Detalhes do produto:
|
| Material: | Aço cor | Espessura: | 0.3-0.6mm |
|---|---|---|---|
| Largura: | personalizado | Peso: | 7T |
| Comprimento: | 9m | Garantia: | 1 ano |
| Realçar: | máquina formadora de rolo de metal,Folha de metal roll formando máquinas |
||

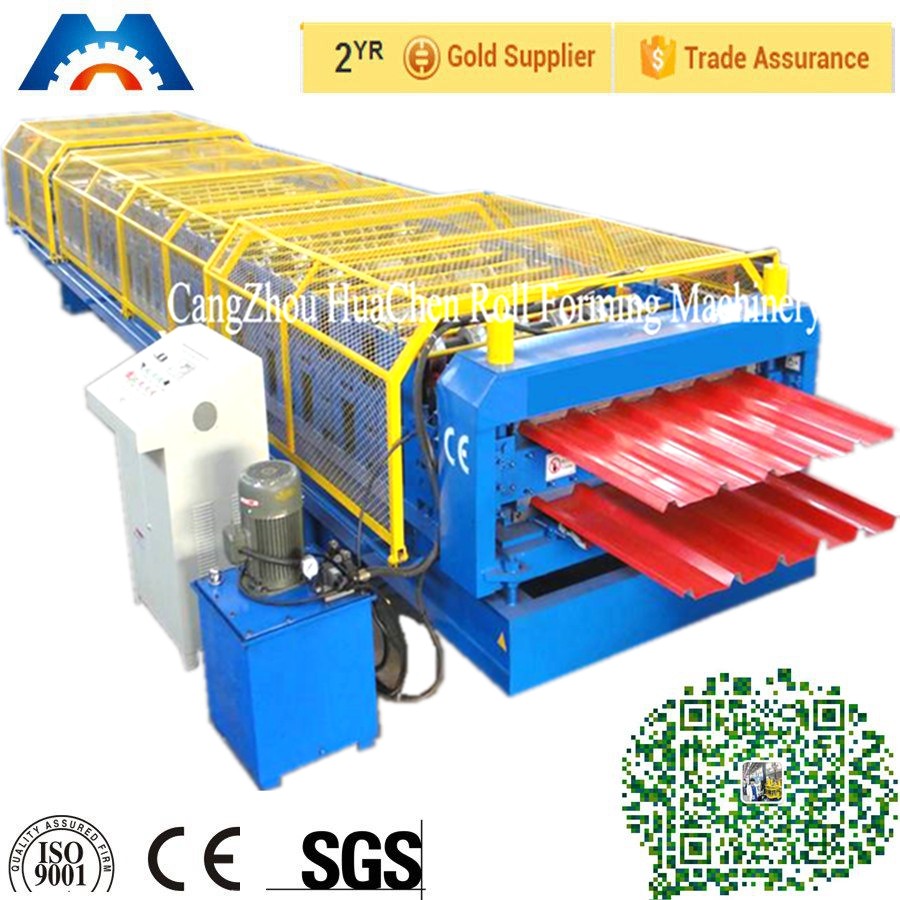

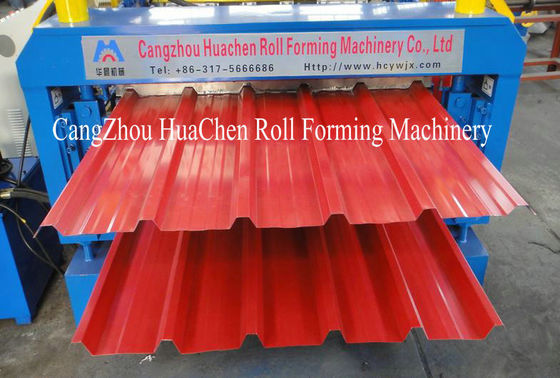

A construção de alta velocidade da dupla camada usou o rolo do telhado do metal que forma a máquina
(1). Breve introdução

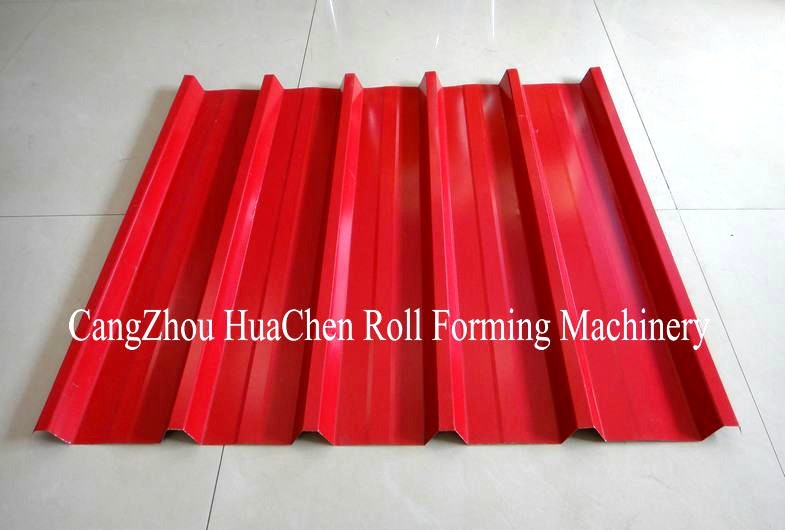

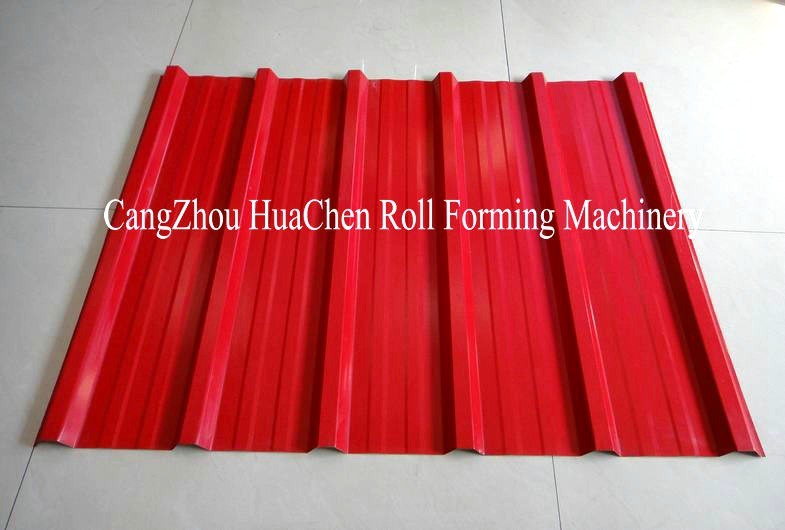

Os painéis do telhado feitos por nosso rolo que forma a máquina têm a aparência bonita e a cor brilhante.
São amplamente utilizados nos jardins, fábricas, recursos, hotéis, salões de exposição, vacationlands,
arquiteturas antigas e casas de campo modernas.
(2). Fluxo de funcionamento do rolo que forma a máquina
Decoiling a formar-medida do comprimento-corte do guiar-rolo da folha-folha os painel-painéis ao suporte
(3). Detalhe técnico
A. Geral
| Material apropriado | HRB60 ou equivalente |
| Espessura material | 0.2-0.6 milímetros |
| Dimensão | Aproximadamente 7.2*1.3*1.1m (L*W*H), conforme o desenho |
|
Comprimento de a folha |
Você pode ajustar o comprimento de acordo com sua necessidade. É controlada pelo PLC qual pode assegurar a precisão de ±1mm. |
| Corte |
Automaticamente parada e corte quando se trata do grupo comprimento. |
B. Componente Detalhe

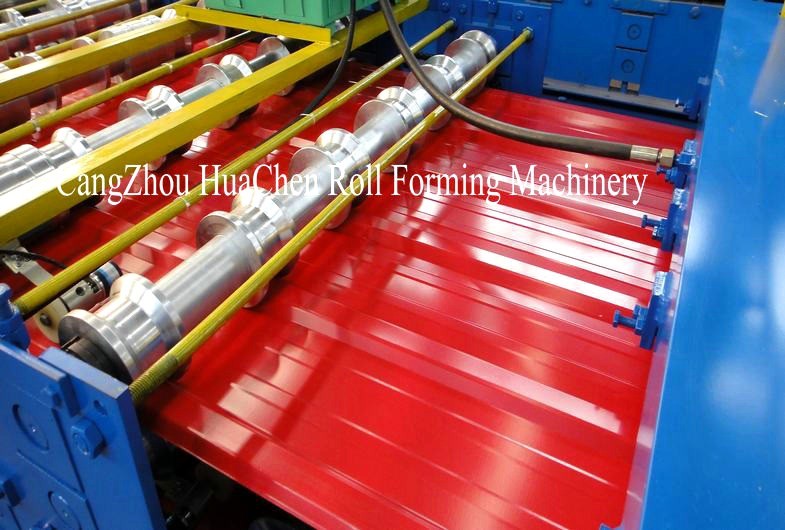

| Material do rolo | Aço do nível superior 45#. Chapeamento de cromo duro, 0.05mm. |
| Quadro principal | aço 350#. Mais estável e nenhuma agitação. |
| Placa média |
16mm. Nós usamos umas placas mais grossas para assegurar a estabilidade de nossos produtos. |
| Formando etapas | 11-16, de acordo com o desenho. |
| Material do eixo | Φ70 milímetro, aço do nível superior 45#. |
|
Tratando o processo: moderando o gerencio do revestimento, rigidez alta, dura deformar-se. |
|
|
Corte Material da lâmina |
Cr12, dureza HRC60-62. |
| Tratando o processo: calor - tratamento - corte plano do elétrodo do fio da abrasão. |
C. Bonde Componente
| Poder apropriado | 380V, 50 hertz, fase 3 ou de acordo com sua necessidade. |
| Tela | tela táctil de 7 polegadas, fácil de operar. |
| PLC | Delta DVP14ES |
|
Bem-adaptado às várias condições, tais como a umidade, distúrbio eletromagnético. |
|
| Conversor de frequência |
Delta VFD-M. Tem a vantagem de retardar antes de cortar, para assegurar a precisão do comprimento (±1mm, melhore distante do que o padrão industrial ±3mm). |
|
Comprimento Dispositivo da medida |
Omron, feito em Japão. |
| Caracteriza com precisão alta e estabilidade. |
Detalhe rápido:
1. Apropriado ao processo: Placa de aço da cor
2. Largura da placa: 1250mm
3. Rolos: 10/16 das fileiras
4. Dimensões: 9.2*1.55*1.91m
5. Poder: 4+4kw
6. Material do rolamento: aço do nível superior 45# (cromo chapeado na superfície)
7. Espessura da placa: 0.3-0.6mm
8. Tensão: 380V 50Hz 3phases
9. Material da placa do corte: Cr12
10. Hidráulico: 40#
11. Processando a precisão: Dentro de 1.00mm
12. Sistema de controlo: Controle do PLC
Descrição:
2 em 1 rolo dobro do telhado que forma a máquina para o parâmetro diferente do cano principal de dois perfis do telhado
|
Não. |
Parâmetro principal do rolo da dupla camada que forma a máquina |
|
|
1 |
Apropriado ao processo |
Placa de aço da cor |
|
2 |
Largura da placa |
1250mm |
|
3 |
Rolos |
nível superior: 15 fileiras |
|
4 |
Dimensões |
10200*1550*1910mm |
|
5 |
Poder |
4+4kw |
|
6 |
Material do rolamento |
aço do nível superior 45# (cromo chapeado na superfície) |
|
6 |
Espessura da placa |
0.3-0.6mm |
|
7 |
Produtividade |
15-20m/min |
|
8 |
Diâmetro do rolo |
Φ70mm |
|
9 |
Tensão |
380V 50Hz 3phases |
|
10 |
Material da placa do corte |
Cr12 |
|
11 |
Hidráulico |
40# |
|
12 |
Processando a precisão |
Dentro de 1.00mm |
|
13 |
Sistema de controlo |
Controle do PLC |
Componentes do equipamento: Uncoiler-rolo sintético que forma o corte sistema-hidráulico do sistema de controle do controle do máquina-computador
Aplicação
Este tipo da máquina faz dois tipos da telha junto perfeitamente, tem a estrutura razoável, aparência bonita, com a vantagem do espaço da economia, fácil opera-se e deu boas-vindas especialmente pelo cliente com área ou local do limite
Vantagens competitivas
1. Certificação do CE
2. silencioso
3. fácil opere
4. a rendimento elevado
5. fácil mantenha
