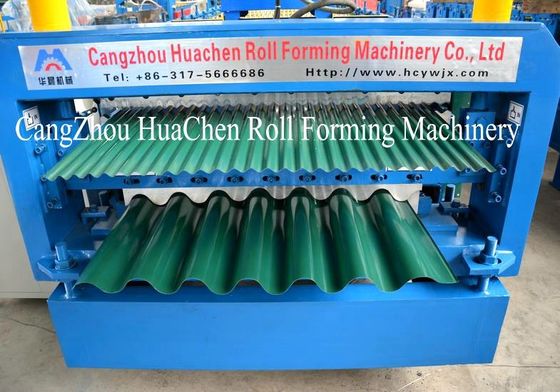

A velocidade horizontal 15-18m/minuto lamina a folha anterior, ondulada do telhado que faz a máquina

A velocidade horizontal 15-18m/minuto lamina a folha anterior, ondulada do telhado que faz a máquina

Aplicação:

O rolo da dupla camada que forma a máquina pode separar o telhado corrugado produto e o telhado de IBR em uma linha ou em dois perfis similares.

Os produtos são amplamente utilizados em construir o armazém em grande escala da aço-estrutura, as plantas, os supermercados, os shopping, os mercados de comércio, os estádios, as vilas do feriado, os sanatórios, os hotéis, as casas de campo, as residências, e os tipos diferentes das estufas.

Parâmetros técnicos:

1) Poder do motor principal: 5.5kw

2) Movimentação: Corrente

3) Diâmetro principal do eixo: material de ¢76mm: aço da forja 45# e extinto

4) Material do rolo: o aço da forja 45# e extingue a dureza 58-62 do tratamento, cromo revestiu 0.05mm

5) Estação do rolo: 16 grupos para a camada superior e 20 grupos para a mais baixa camada

6) Matéria prima: 0.3-0.8mm

7) Largura da matéria prima: 1250mm

8) Largura válida após fromed: ) velocidade 1150mm&1000mm9 de trabalho: 10m--15m/min (exclua o tempo do corte)

10) Tolerância do comprimento: ±2mm

11) Peso da máquina: sobre de 8 toneladas

12) Tamanho da máquina: Aproximadamente 10500×1800×1900mm litro x W x H

13) Cor da máquina: dependa) do codificador customer14: Omron

15) Controle: PLC Panasonic, feito em Japão. 380V 50HZ

16) Painel de funcionamento do computador: tela tocante

17) Corte: ) Auto corte cutting18 hidráulico quando alcance o comprimento do grupo.

19) Energia hidráulica: 3KW

20) Material da lâmina: Cr12, 58°-62° extinto

21) Pressão de funcionamento: 16mpa

22) Tolerância do corte: +/- 1.5mm

Fluxo de funcionamento:

formação do Uncoiler-Alimentar-rolo--- tabela hidráulica da comprimento-saída do corte

Caráter da estrutura principal

a) A estrutura é simples e a aparência da máquina é bonita porque nós adotamos a estrutura do forma-aço e a maioria do conector é parafuso que fazem a máquina flexível e mais forte.

b) Todos os componentes da máquina são da empresa tipo-famosa de modo que assegurem à máquina a função normal muito eficazmente.

c) Nós adotamos a formação comprimento-fixa automática e o corte para garantir o comprimento para ser precisos e o produto acabado claro sem deformar-se.

d) É muito fácil instalar o equipamento e apropriado para produzir na fábrica.

e) De baixo nível de ruído com eficiência elevada

Vantagem:

disponível para dois perfis telhe o painel compartilhou de um quadro, salvar o custo.

1) Usado para produzir os painéis diferentes do telhado e os painéis de parede
2) Os painéis produzidos têm vantagens como abaixo:
a) perfil da multa
b) cor atrativa
c) conexão ágil
d) curvado levemente
3) rolo do duplo-nível que forma a máquina
4) Nós podemos projetar e fabricar o tipo diferente dele bater seus perfis do detalhe
