Detalhes do produto:
|
Número do modelo: | Rolo que forma a máquina | Poder (w): | 5.5kw |
---|---|---|---|
Tensão: | 380V 50Hz 3Phases | Peso: | 3.2T-10T |
Garantia: | 1 ano | ||
Realçar: | Lamine a formação da máquina,Telhado da telha roll dá forma à máquina |
Material | ||
Espessura material (&): 0,4 - 0.8mm | ||
Material aplicável: Bobinas galvanizadas do aço, bobinas laminadas a alta temperatura, bobinas laminadas, força de rendimento 245Mpa ou 550Mpa | ||
Componentes da máquina | ||
1)un-coiler hidráulico de 7Ton*1250mm: um grupo | ||
Bobina inner-diameter=508±30mm; | ||
Capacidade: Máximo de 7 toneladas | ||
2) Moinhos de laminação: | ||
Com alimentação do guia material, armação feita do tipo aço de H350# soldando; | ||
Thcikness da parede lateral: 16 milímetros | ||
Rolos fabricados do aço GCr15 do rolamento, precisão feita à máquina, duramente | ||
Eixos fabricados de 45#, eixo principal Diameter=φ75mm, precisão feita à máquina | ||
Viaje de automóvel a transmissão chain da condução, da engrenagem, 16 estações de formação e 7 rolos (3 rolos e 4 superiores | ||
Motor=5.5KW principal, controle de velocidade da frequência | ||
Formando a velocidade approx.3-4m/min | ||
motor hidráulico: 5.5KW, amplitude da pressão hidráulica: 0-12Mpa | ||
Material da ferramenta de corte: Cr12Mov, tratamento térmico | ||
3)Sistema de controlo do PLC (tipo do tela táctil: Taiwan WEINVIEW, tipo do inversor: Finlandia VOCAN/Denmark Danfoss, tipo do codificador: Japão Koyo) | ||
Apenas entre o modelo/tamanho exigidos no tela táctil | ||
os rolos ou os espaçadores ou os cortadores gostam da máquina tradicional do estilo antigo que toma sobre 45minutes para cada tamanho da produção que muda). | ||
Controle a quantidade e a pressão, comprimento de corte automaticamente | ||
Combinado com: PLC, inversor, tela táctil, codificador, etc. | ||
Corte-à-comprimento tolerance≤±1mm | ||
Controle a tensão 24V | ||
4) Retire a cremalheira Un-posta, três unidades | ||

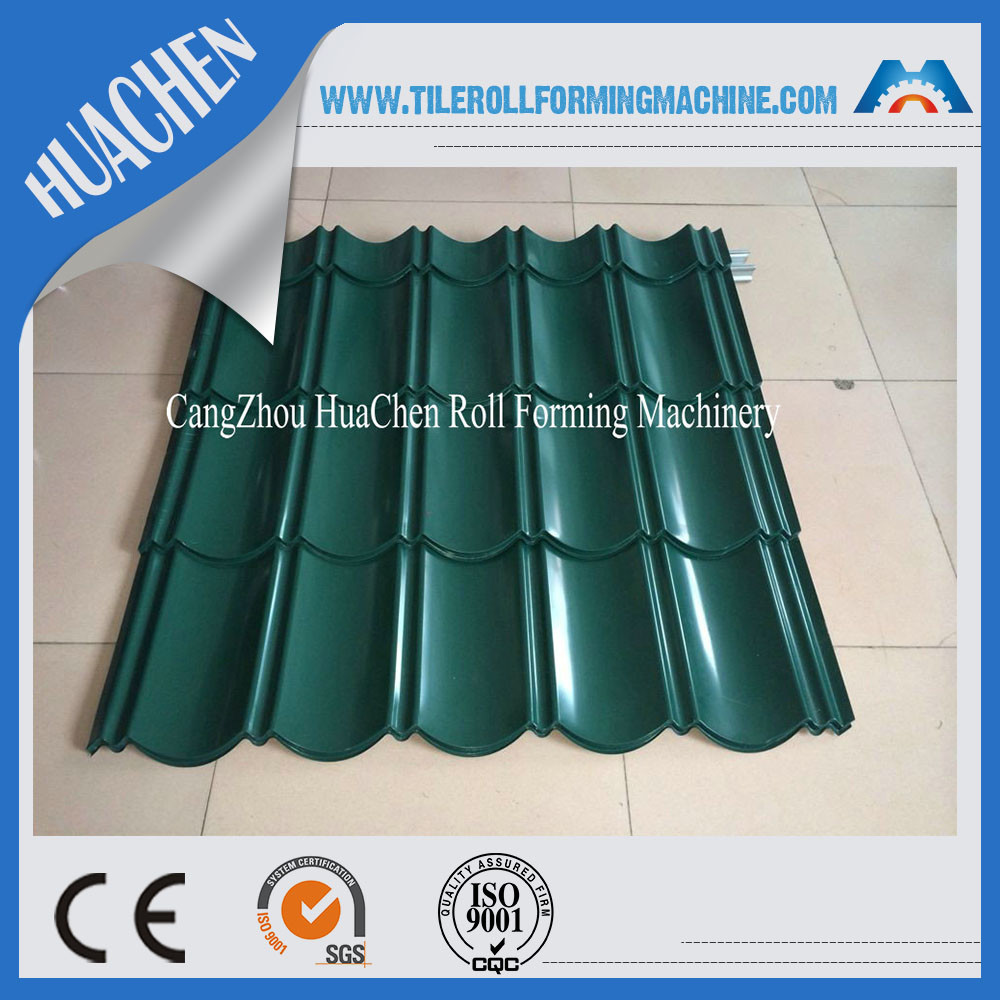

2. Características principais do rolo vitrificado do telhado de telha que forma a máquina
As vantagens da telha de telhado do metal que faz a formação da máquina são como segue:
1. Operação fácil, período de construção curto
custo de manutenção 2.low
cola 3.Infinite (algum tamanho dentro da escala da máquina), ajuda para salvar materiais
3. Diagrama de fluxo
Nome: Dispositivo de alimentação
Tipo: BMS
Original: China
faça os materiais de aço movem-se mais lisamente.
Nome: Telha vitrificada que forma o cortador da máquina
Tipo: BMS
Original: China
feito pelo aço de alta qualidade Cr12 do molde com tratamento térmico
Nome: rolos
Tipo: BMS
Original: China
Rolos fabricados do aço de alta qualidade GCr15 do rolamento, dos tornos do CNC, do tratamento térmico. com tratamento preto ou do revestimento de Duro-Chrome para opções.
Nome: Sistema de controlo do PLC
Tipo: SIEMENS/SCHNEIDER BONDE
Original: Alemanha/França
Combinado com: PLC, inversor, tela táctil, codificador, etc.
Codificador: KOYO/Omron (tipo de Japão)
