Detalhes do produto:
|
| tipo: | Rolo de aço do Purlin de U que forma a máquina para o perfil especial do Purlin de U com 15 quilowat | rolos: | 14 |
|---|---|---|---|
| material do rolo: | Aço No.45 | garantia: | 12 meses |
| Realçar: | roll purlin dá forma à máquina,máquina de rolamento formando |
||
| 1. A descrição do produto |
(1). Breve introdução
O purlin feito pelo rolo de aço do perfil do telhado do Purlin de C que forma a máquina é amplamente utilizado no esforço do corpo principal
estrutura construção da grande e do meio-tamanho, tal como a planta, o armazém, vertente locomotiva,
hangar, construção da exposição. sabe-se como o material de construção eficiente econômico e alto.
O purlin de aço de C tem características de seguimento:
a. Custo de pouco peso, baixo;
b. Fácil de operar: o purlin pode ser formado e perfurado de acordo com sua necessidade actural;
e pode ser instalado diretamente.

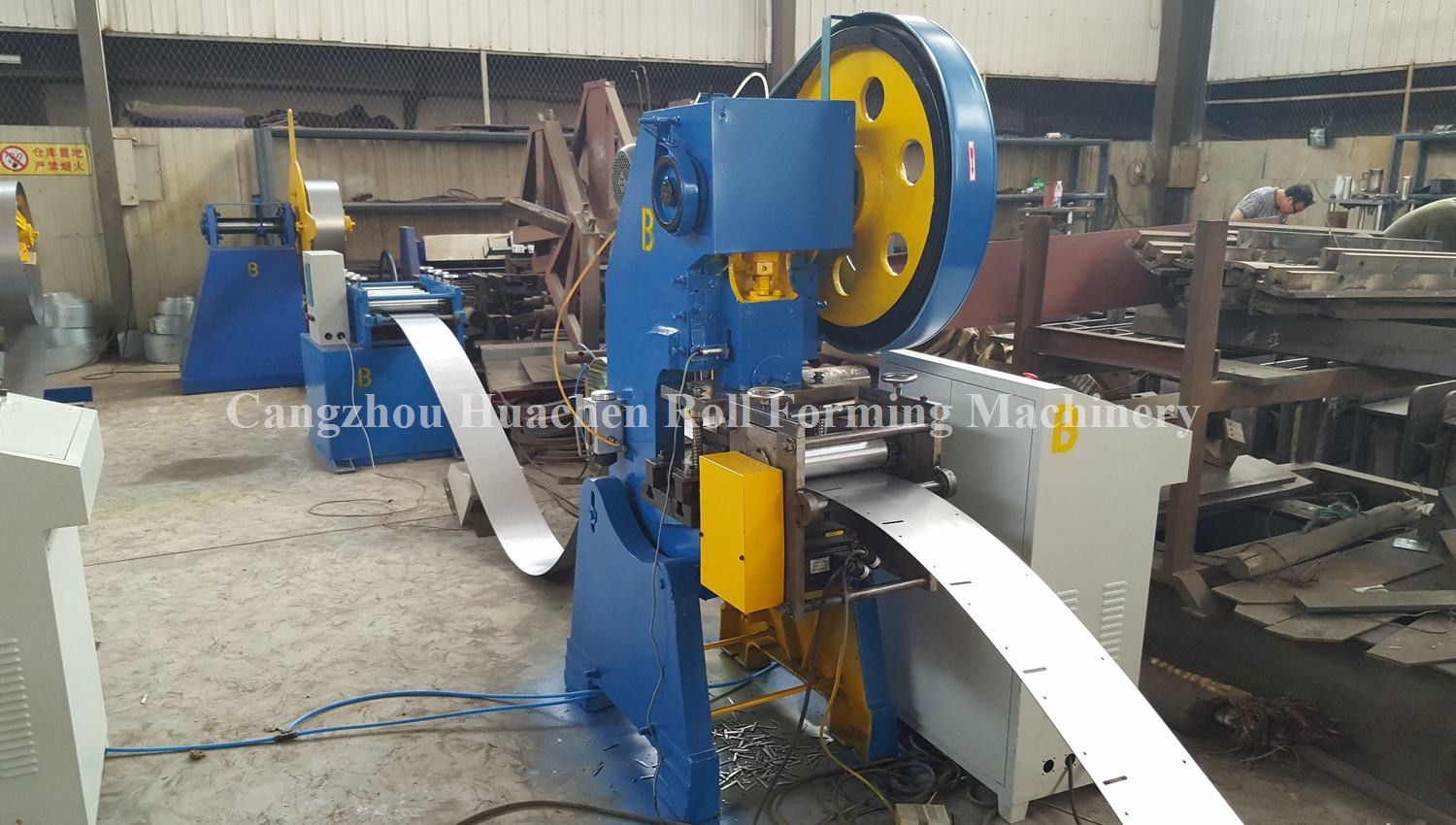

(2). Fluxo de funcionamento do rolo que forma a máquina
Medir-folha (opcional) deperfuração do comprimento do alimentar-Nivelar-rolo da decoiling-bobina da bobina -
Corte-folha que surpporting
(3). Detalhe técnico
A. Geral
| Material apropriado | Tira laminada a alta temperatura de aço, Q235 ou equivalente |
| Espessura material | 1.5-3.0 milímetros |
| Largura material | 175-465mm |
| Dimensão | Aproximadamente 10.0*1.2*1.75m (L*W*H), conforme o desenho |
| Espaço de funcionamento | Aproximadamente 20.0*2.7m (L*W) |
|
Comprimento de a folha |
Você pode ajustar o comprimento de acordo com sua necessidade. É controlado pelo PLC qual pode assegurar a precisão de ±1mm. |
| Corte |
Pare automaticamente e corte quando se trata do grupo comprimento |
B. Componente Detalhe
| Material do rolo | Aço do nível superior 45#. Chapeamento de cromo duro, 0.05mm. |
| Quadro principal | aço 400#. Mais estábulo e nenhuma agitação. |
| Placa média |
16mm. Nós usamos umas placas mais grossas para assegurar a estabilidade de nossos produtos. |
| Formando etapas | 11-16, de acordo com o desenho. |
| Material do eixo | Φ70 milímetro, nível superior 45# de aço. |
|
Tratando o processo: moderando o revestimento que gerencie, rigidez alta, dura deformar-se. |
|
|
Corte Material da lâmina |
Cr12, dureza HRC60-62. |
| Tratando o processo: calor - tratamento - corte plano do elétrodo do fio da abrasão. |
C. Elétrico Componente
| Poder apropriado | 380V, 50 hertz, fase 3 ou de acordo com sua necessidade. |
| Tela | tela táctil de 7 polegadas, fácil de operar. |
| PLC | Delta DVP14ES |
|
Bem-adaptado às várias condições, tais como a umidade, distúrbio eletromagnético. |
|
| Conversor de frequência |
Delta VFD-M. Tem a vantagem de retardar antes do corte, para assegurar a precisão do comprimento (±1mm, melhore distante do que o padrão industrial ±3mm). |
|
Comprimento Dispositivo da medida |
Omron, feito em Japão. |
| Caracteriza com precisão alta e estabilidade. |
Nossa vantagem
Desenho do perfil da referência
