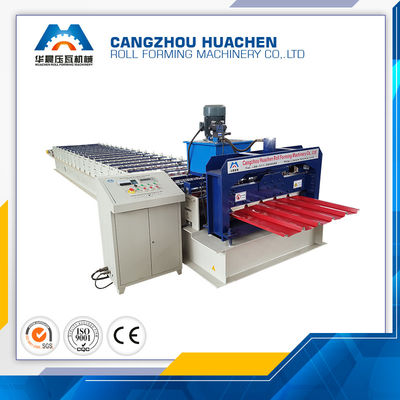

Rolo trapezoidalmente de aço colorido da folha do telhado que forma o SOLDADO de PPGi da máquina material

Composição da máquina:

1. Decoiler manual de 5 toneladas
2. sistema do corte do station→Post de Feeding→pre-cutting→forming
3. o manual para fora apresenta
4. estação hidráulica
5. mesa de controle
6. lista de peças de reposição

Fluxo do perfil, da disposição & da produção:

Material do perfil: Aço de Q195, de Q235, de SOLDADO ou de cor
Escala da espessura: 0.4-0.6mm
Largura da bobina: 1250mm
Altura: 25±1, largura eficaz: 1100±6mm
Comprimento do produto acabado: de 500 milímetros (pelo menos) a 12' 000 milímetros

Disposição da máquina (somente para a referência, exatamente será envia ao cliente em 20 dias após a ordem confirmada)
Base de trabalho do sentido no pedido do cliente:

O fluxo da produção do equipamento:

Tabela manual do →out do corte do forming→pressing→post de Feeding→roll do decoiler→

Composição de máquina

1: decoiler do manual 5T
Dimensões	1700mm*1000mm*800mm
Largura da alimentação	1250mm
Capacidade	De 5 toneladas
Diâmetro inter	480mm-570mm
O modo de expande o &fight	interno expanda o &fight pelo manual
Maneira de alimentação	manual
Cor	Azul (ou base no pedido do cliente)
Quantidade	1

2: Formação de Feeding→roll
Centro ajustável dos rolos de formação e do suficiente comprimento para impedir o movimento lateral da tira em sua entrada ao flattener.
Tipo de alimentação	ajustável
Largura de alimentação	1250mm
Rolo da entrada e de guia	o material é SAE1045, superfície de HRC48-52° com cromo
Quantidade	1

Formando a seção
Material do perfil	Aço de Q195, de Q235, de SOLDADO ou de cor
Escala da espessura	0.4-0.6mm
Poder do motor principal	5.5kw, motor de C.A., motor dentro da máquina principal (tipo: Guomao de China)
Tensão da máquina, frequência, fase	380 V, 50 hertz, 3Phase
Estação do rolo	aproximadamente 11 estações (que concordam o projeto final)
Material do rolo	ASTM1045 superfície chapeada cromo com cromo, CNC,
Diâmetro do eixo	material de ¢70mm: SAE1045 com extinguir e moderar
Rolo da máquina que forma a velocidade	2-4m/min
Transmissão	pela corrente, uma polegada
O rolo anterior tem o nivelamento dos parafusos na base para para ajustar o nivelamento
O quadro baixo da máquina adota o aço da soldadura do feixe de H
No rolo principal que forma a máquina tenha 2 botões para a parada da urgência se acontece qualquer mau funcionamento.
A máquina adota a parede do metal como a estação
Para evitar acidentes, toda a peça da movimentação adota protege a tampa
Cor da máquina	Azul e amarelo (ou base no pedido do cliente)
Quantidade	1

Pressionando o sistema
Pressão após a formação	Pressione a folha após o rolo que forma ao comprimento exigido
A movimentação hidráulica usa a mesma unidade hidráulica com corte
Material do molde	Cr12, dureza de 58-62 HRC
Pressionando por hidráulico, 5.5KW
Pressão de funcionamento	12Mpa ajustável
Tolerância do comprimento	+/- 1.5mm para cada produto acabado da parte
Quantidade	1

Sistema do corte do cargo
Corte após a formação	Corte a folha após o rolo que forma ao comprimento exigido
A movimentação hidráulica usa a mesma unidade hidráulica com pressão do sistema
Material da lâmina	Cr12, dureza de 58-62 HRC
Poder do corte por hidráulico, 5.5KW
Pressão de funcionamento	12Mpa ajustável
Tolerância do comprimento	+/- 1.5mm para cada produto acabado da parte
Quantidade	1

3: Tabela da saída:
Quadro	solda pelo tubo
Tamanho	aproximadamente 1.0m long*1.0mwide*0.9mhigh
Se apresenta para fora com algum rolo de apoio
Rolo do suporte	ASTM 1045 com cromo
Diâmetro dos rolos	55mm
Cor	Azul
Quantidade	2units

4: Estação hidráulica
Energia hidráulica	5.5kw
Pressão de funcionamento	12Mpa ajustável
Válvula de solenoide	2 grupos (1 para pressionar e 1 para o corte do cargo)
Óleo hidráulico	óleo 46# hidráulico
Cor	Azul (ou base no pedido do cliente)
Quantidade	1

5: Mesa de controle
Ajuste programável do comprimento e da quantidade do perfil
A parada automática do equipamento após conclusão do programa do corte será fornecida
Língua do sistema operacional	Inglês e chinês
Tensão, frequência, fase	380 V, 50 hertz, 3Phase
Computador usado para controlar o comprimento & a quantidade	A máquina cortará automaticamente ao comprimento e a quantidade da parada é conseguida se necessário
A irregularidade do comprimento pode ser alterada facilmente.
Painel de controle	Botão-tipo interruptor e tela táctil
Unidade de comprimento	milímetro (ligado o painel de controle)
Tipo do PLC	Panasonic
Tipo do conversor de frequência	Yaskawa
Tela táctil	Taiwan Weinview
Cor	cinzento
Quantidade	1
