Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço

1SET
MOQ
Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de material: PPGI/GI
Espessura do material: 0,3-0,6mm
Largura do Material: 1250mm
Estações de rolos: Superior: 12 Estações; Abaixo: 15 estações
Material do rolo e eixo: 45# Têmpera e Chapeamento de Aço
Diâmetro do eixo: φ70mm
Material do cortador: CR12
Tipo de unidade: Transmissão por corrente
Velocidade: 15m/min
Potência total: 5,5+5,5KW
Tensão: 380V 50Hz 3phases (customizável)
Destacar:

Folha de metal roll formando máquinas

,

Ondulado Perfiladeira
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC20-18-1250
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 jogos / mês
Descrição de produto

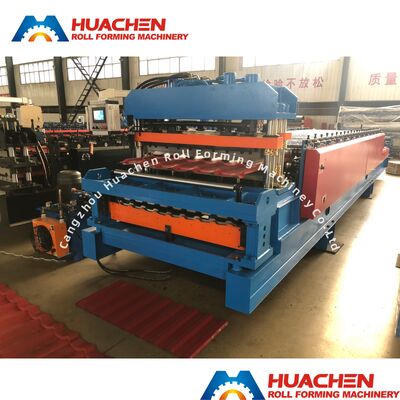

Máquina de Perfilagem de Rolos Corrugados de Dupla Camada de Alta Velocidade com Sistema de Controle PLC Panasonic
Visão Geral do Produto

Máquina de perfilagem de rolos de dupla camada capaz de formar áreas de local limitado em duas seções com transformação rápida do produto. Esta solução acessível combina dois modelos em uma única unidade, reduzindo o tempo de substituição de chapas e aumentando a taxa de produção.

Especificações Técnicas
Parâmetro Especificação
Tipo de Material PPGI/GI
Espessura 0.3-0.6mm
Largura 1250mm
Estações de Rolos Superior: 10 Estações; Inferior: 15 Estações
Material do Rolo e Eixo Aço 45# Têmpera e Galvanização
Diâmetro do Eixo Φ70mm
Material do Cortador CR12
Tipo de Acionamento Acionamento por Corrente
Velocidade 15m/min
Potência Total 5.5+5.5KW
Tensão 380V 50Hz 3Fases (pode ser personalizado)
Detalhes dos Componentes
Componente Descrição e Especificações
Desbobinador Manual 5T Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 0 Suporta bobina e permite movimento rotativo.
  • Capacidade de carga: 5T
  • Diâmetro interno: 470-530mm (ajustável)
  • Equipado com dispositivo de freio para evitar danos à máquina
Mesa de Alimentação e Pré-Cortador Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 1 Guia a bobina para a posição correta e direciona para a seção de perfilagem. Inclui dispositivo de corte manual para pré-corte conveniente durante trocas de material.
Eixo e Rolo Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 2 Material: Aço 45# Têmpera e Galvanização. Rolos processados são lisos, duros, resistentes à ferrugem e evitam arranhões na chapa.
Estação de Bomba Hidráulica Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 3 Aciona o cortador para operações de corte. Utiliza óleo hidráulico 46#. Equipado com ventilador de refrigeração para resfriamento por circulação interna. Marca da válvula solenóide: Huade.
Gabinete de Controle com Tela Sensível ao Toque Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 4 Possui modos automático e manual. Permite definir o comprimento da unidade e a quantidade via tela sensível ao toque.
  • VFD: Delta
  • Disjuntor: Delixi
  • Contator: Delixi
  • Relé: Xinling
  • PLC: Delta
  • Transformador: Delixi
Seção de Prensagem e Cortador Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 5 Material da lâmina: CR12. Possui alta resistência, excelente temperabilidade e resistência superior ao desgaste.
Mesa de Saída Coleta os produtos formados. Suporte equipado com rolos para facilitar o avanço do produto sem arranhões.
Inventário de Peças Sobressalentes
Peça Quantidade
Correntes 2 Conjuntos
Válvula Solenóide 1 Conjunto
Chave de Fim de Curso 2 Conjuntos
Chaves de Boca 2 Conjuntos
Chave Allen 2 Conjuntos
Contador 1 Conjunto
Chave Inglesa 2 Conjuntos
Retentores 1 Conjunto

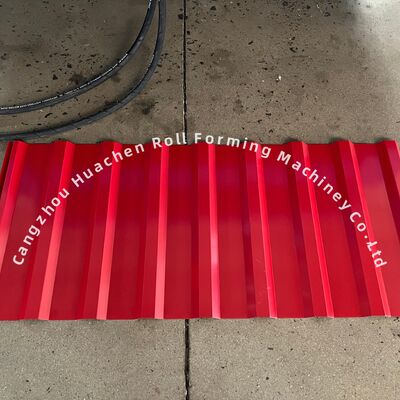

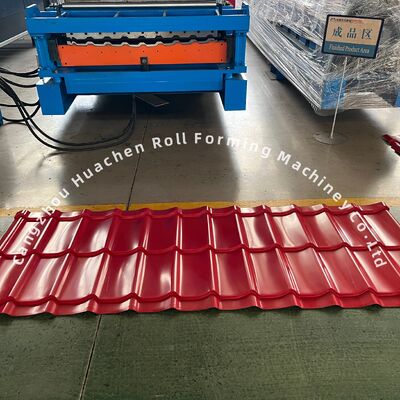

Imagens do Produto
Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 6 Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 7 Máquina de formação de rolos corrugados de dupla camada de alta velocidade de 15 m/min com controlo PLC da Panasonic e 45# de apagão de aço 8
Por que Escolher Nossa Máquina de Perfilagem de Rolos
  • Projeto e fabricação personalizados de todas as máquinas de perfilagem de rolos de acordo com as especificações do cliente
  • Mais de 13 anos de experiência na indústria produzindo equipamentos duráveis e de alto desempenho
  • Equilíbrio ideal entre qualidade e preço com medição precisa e operação fácil
  • Serviços abrangentes, incluindo orientação técnica, produção, instalação, depuração e manutenção
  • Presença global de exportação com alta reputação pela qualidade e preços competitivos
