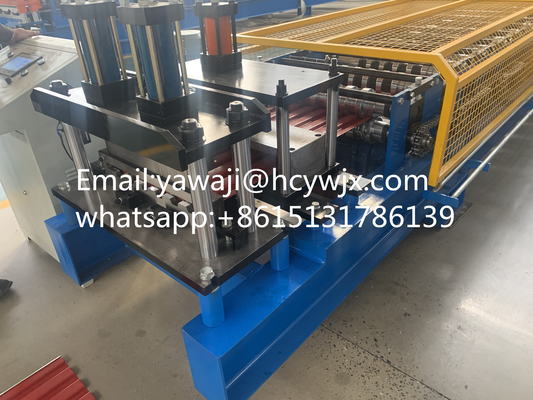

Máquina automática de formação de rolos de lâmina de fecho de porta

Product Descrição

O princípio de funcionamento da máquina de moldagem de portas de rolamento baseia-se na deformação plástica do metal.A folha de metal pré-cortada (geralmente folha de aço laminada a frio ou folha de aço galvanizada) é colocada no dispositivo de alimentaçãoOs rolos do sistema de rolos dobram-se continuamente.de curvas e outras operações de deformação na folha numa determinada ordem e forma. Sob a extrusão e a orientação dos rolos, a folha forma gradualmente uma forma específica do painel de porta rolante, tal como ondulado, trapezoidal, etc. Quando o painel atinge o comprimento definido,o dispositivo de corte irá cortá-lo para completar o processo de formação de um painel.

Fluxo de trabalho

Descolagem → Alimentação do material → Formação de rolos → Corte → Recolha

 Parâmetros técnicos principais

Componente &Parâmetros técnicos

Deempilhador

Esta parte é usada para suportar a bobina.

E fazer a bobina de uma forma rotativa.

Capacidade de suporte:3T

Diâmetro interno: 470-530 mm

(ajustável em função da procura)

Eje e rolos

O material é 45#STeelQEnxurrada ePemagrecimento.

Os rolos processados são lisos, duros e não enferrujam.

Não deixará arranhões na folha durante o trabalho.

Máquinas hidráulicasEstação de bombeamento

O objectivo desta estação de bombeamento é:Conduziro cortador para começar o trabalho de cortes.

OhidráulicoUtilização de tanques46Óleo hidráulico.

Equipados com um ventilador de arrefecimentoque cumIRefrigerador de circulação interna,para garantir que a estação de bomba de óleo não seja afetada pela alta temperatura do óleodurante o trabalho.

ControleArmário

O gabinete de controlo tem dois modos, automático e manualmodos.

O comprimento unitário da folha visadae quantidadepode ser definido not- Ecrã de saída.

O sistema é simples e fácil de operar.

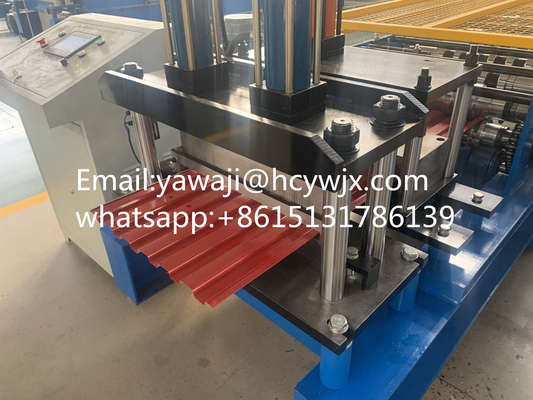

Cortador

O material da lâmina é CR12.

Com alta resistência, melhor endurecimento e boa resistência ao desgaste.

Tabela de saída

Esta parte é utilizada para recolher o formadoProdutos.

O suporte é equipado com rolos para facilitar a transmissão do produto sem arranhões.

As máquinas de moldagem de portas rolantes têm uma alta velocidade de produção e podem produzir continuamente painéis de portas rolantes.pode melhorar muito a eficiência da produçãoPor exemplo, uma máquina de moldagem de bom desempenho pode produzir dezenas ou mesmo centenas de painéis de porta de rolamento por hora, o que pode satisfazer as necessidades de produção em larga escala.

Através de um design de rolos preciso e de sistemas de controlo avançados, a máquina de moldagem pode produzir painéis de portas rolantes com alta precisão dimensional e formas regulares.comprimento e forma de onda dos painéis da porta podem ser controlados com precisão dentro de uma faixa de tolerância muito pequenaPor exemplo, a tolerância de comprimento do painel da porta pode ser controlada dentro de ± 1 mm,e os erros de altura e espaçamento da forma da onda também podem ser controlados dentro de um intervalo muito pequeno.
