Product Descrição
Geralmente, é adequado para chapas metálicas com espessura de 0,3-0,8 mm, como chapas de aço revestidas de cores, chapas galvanizadas, etc.Pode haver algumas diferenças entre os diferentes modelos de equipamento, e a faixa de espessura específica aplicável deve ser determinada de acordo com o manual do equipamento.
Normalmente, a velocidade de produção é de cerca de 8-15 metros por minuto, e a velocidade de produção é afetada por muitos fatores, como a potência do motor, o número e o diâmetro dos rolos e a espessura da chapa.Alguns equipamentos de ponta podem ter velocidades de produção mais altas por meio de design otimizado e sistemas avançados de energia.
Parâmetros técnicos principais
| Materiais |
Tipo |
IGPP/IGP |
| Espessura |
0.3-0.6 mm |
| Largura |
1250mm |
| RodasEstaçãos |
12/22 Estações |
| Material de rolos e eixos |
45#STeelQEnxurrada ePemagrecimento |
| Diâmetro do eixo |
Φ70 mm |
| Material do cortador |
CR12 |
| Tipo de unidade |
Motor de cadeia |
| Velocidade |
15 m/min |
| Potência total |
5.5+5.5KW |
| Voltagem |
380 V 50 Hz 3P- Não. |
Fluxo de trabalho
Descolagem → Alimentação do material → Formação de rolos → Corte → Recolha
Componente &Parâmetros técnicos
Esta parte é usada para suportar a bobina.
E fazer a bobina de uma forma rotativa.
Capacidade de suporte: 5T
Diâmetro interno: 470-530 mm
(ajustável em função da procura).)
A fim de evitar danos à máquina por impacto quando a máquina está em funcionamento, instalamos um dispositivo de travagem para si.
Máquinas hidráulicasEstação de bombeamento
O objectivo desta estação de bombeamento é:Conduziro cortador para começar o trabalho de cortes.
OhidráulicoUtilização de tanques46Óleo hidráulico.
Equipados com um ventilador de arrefecimentoque cumIRefrigerador de circulação interna,para garantir que a estação de bomba de óleo não seja afetada pela alta temperatura do óleodurante o trabalho.
Marca da válvula solenoide: Huade
T- Não.SCrêCcontroleCAbinet
O gabinete de controlo tem dois modos, automático e manualmodos.
O comprimento unitário da folha visadae quantidadepode ser definido not- Ecrã de saída.
O sistema é simples e fácil de operar.
EletrodomésticosCOponenteBR$:
1.VFD:Delta
2Interruptor.:Delixi
3Contactor:Delixi
4Relais.:Xinling
5PLC:Delta
6Transformador.:Delixi

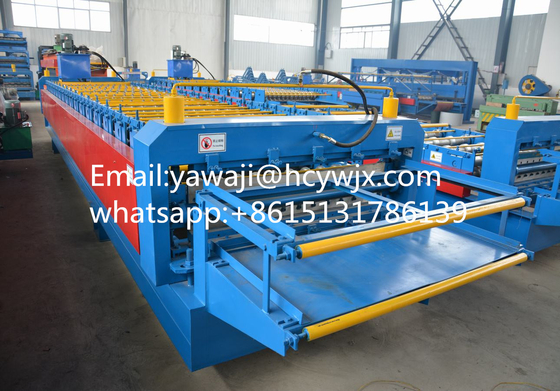

Mesa de alimentação e pré-cortador
Guia a bobina chegar na posição correta ea irpara a formação de rolosParte.
Incluindo também umCortar a mão Device, é conveniente pre-cortar a bobina quando quiserMudançacor ou espessura.

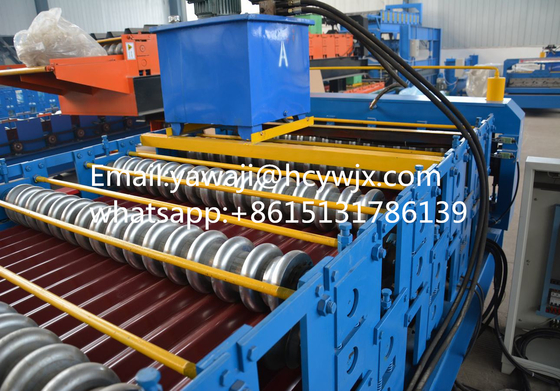

Eje e rolos
O material da lâmina é CR12.
Após a moldagem, o metal é cortado em lâminas individuais do comprimento desejado.
A interface de operação do sistema de controlo é simples e fácil de entender. Os operadores podem dominar a operação do equipamento após um simples treinamento.vários parâmetros de produção podem ser facilmente definidos, tais como o tamanho, comprimento, quantidade de produção, etc. da telha trapezoidal.
A manutenção do equipamento também é relativamente simples. Devido ao seu design estrutural razoável, cada componente é fácil de desmontar e substituir, o que é conveniente para limpeza diária,Trabalhos de manutenção e reparação.
