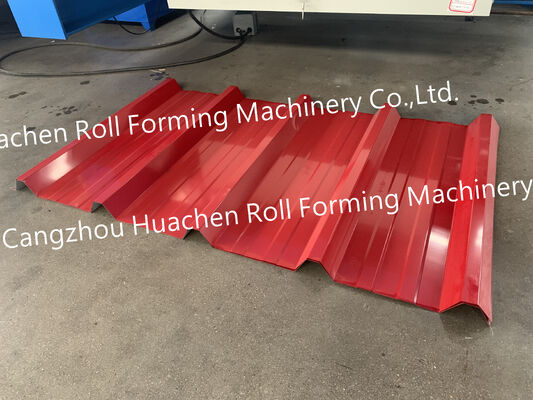

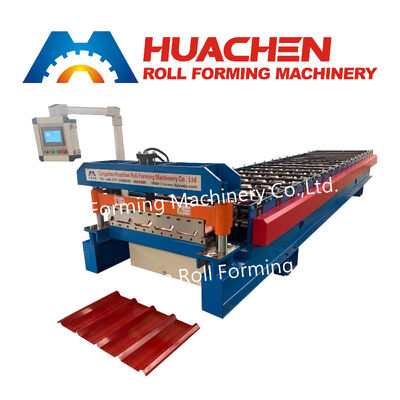

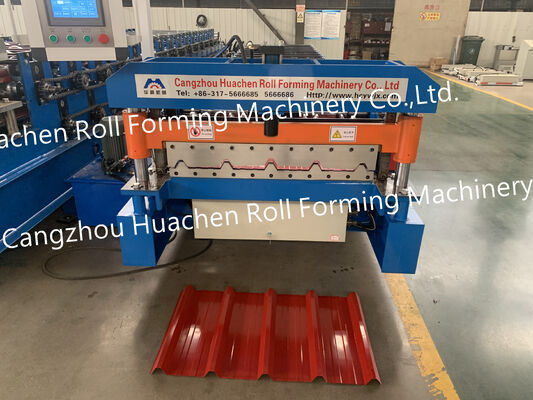

Máquina de fabrico de painéis de telhado metálicos para a produção de painéis de telhado de cartão ondulado em forma de telha por processo de laminação

Parâmetros técnicos principais

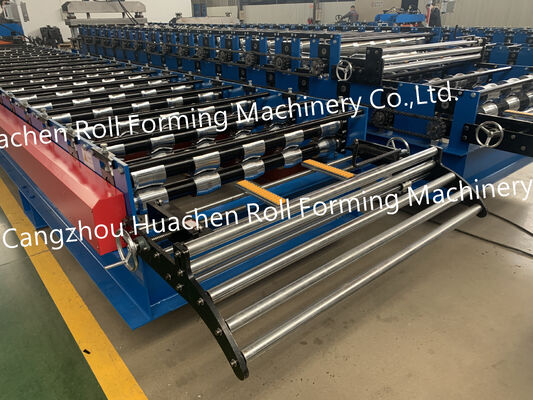

Formação progressiva de perfis

A máquina utiliza18 estações de rolosEm vez de moldar o material de cobertura numa única operação,A folha passa progressivamente pela secção do rolo para desenvolver o perfil necessário.

O número de estações de moldagem é, por conseguinte, uma das especificações essenciais a verificar quando se combina uma máquina de moldagem de rolos com um determinado desenho de azulejos de aço de cor.

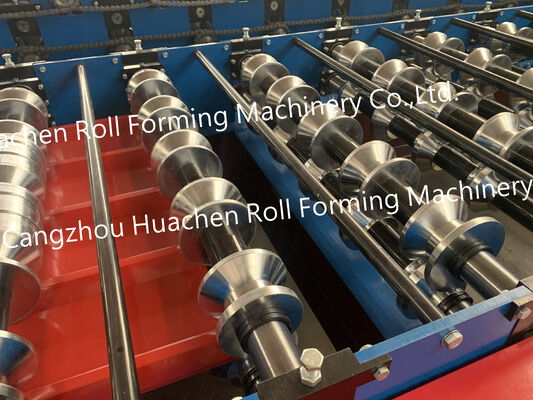

Especificações dos rolos e eixos

Os componentes de formação utilizadosAço 45#Para ambos os rolos e eixos, o tratamento do material especificado inclui:extinção e revestimento.

ADiâmetro do eixo Φ70 mmEstes dados dão aos compradores parâmetros mecânicos específicos a considerar quando revisam a construção e a configuração do equipamento.

Velocidade de produção

A máquina tem uma velocidade de formação especificada de15 ̊20 m/min.

Para o planeamento da produção, este valor pode ser utilizado como referência para a velocidade de moldagem da máquina.e outras condições de produção.

Corte e transmissão

A máquina combina umCortador CR12com umSistema de transmissão de tração por cadeia.

O material de corte e o método de accionamento são elementos separados da configuração do equipamento.Estas especificações podem ser revistas juntamente com o número de estações de rolos e as dimensões do eixo..

Requisitos de energia

A máquina é especificada comPotência total 4+4 kWe um380 V / 50 Hz / 3 fasesConfiguração elétrica.

A fonte de alimentação deve ser verificada em relação às condições eléctricas no local de instalação previsto antes de a máquina ser posta em funcionamento.

Aplicações de produção adequadas

Este equipamento destina-se a:Formar perfis de telhas de aço colorido e telhados metálicosA sua configuração de formação contínua de rolos pode ser utilizada na produção de materiais de cobertura onde o perfil requerido corresponde à configuração de formação da máquina.

As categorias de aplicações comuns incluem:

• Produção de telhados de aço colorido
• Fabricação de perfis metálicos para telhados
• Processamento de material de telhado de aço
• Formação contínua de perfis de telhados
• Produção de painéis de telhado de edifícios

O que os compradores devem verificar antes de encomendar

A selecção de umMáquina de moldagem de rolos de azulejos de aço a cores de 18 estações, os compradores devem primeiro confirmar o perfil acabado exigido e, em seguida, rever a configuração técnica da máquina.

Os pontos-chave incluem:Secção de formação de 18 estações, material de rolos e eixos de aço 45#, diâmetro do eixo Φ70 mm, cortador CR12, motor de cadeia, velocidade de formação de 1520 m/min, potência de 4+4 kW,e 380 V / 50 Hz / 3 fases de alimentação eléctrica.

A confirmação prévia destas especificações ajuda a assegurar que o equipamento seleccionado corresponde ao perfil de cobertura e à configuração de produção pretendidos.
