Parâmetros técnicos principais
|
Estações de rolos
|
16Estações
|
|
Material de rolos e eixos
|
45# Aquecimento e revestimento de aço
|
|
Diâmetro do eixo
|
Φ70 mm
|
|
Material do cortador
|
CR12
|
|
Tipo de unidade
|
Motor de cadeia
|
|
Velocidade
|
15-20m/min
|
|
Potência total
|
4+4KW
|
|
Voltagem
|
380V 50Hz3Fases
|
Visão geral do produto

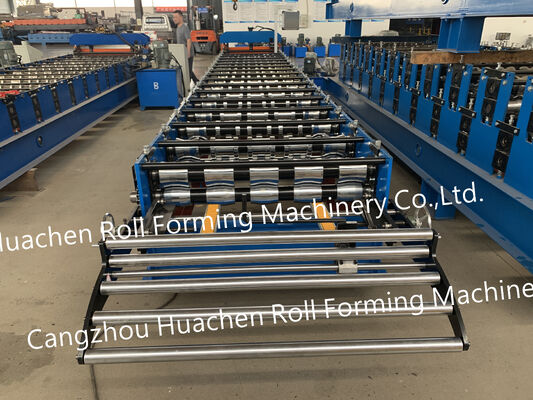

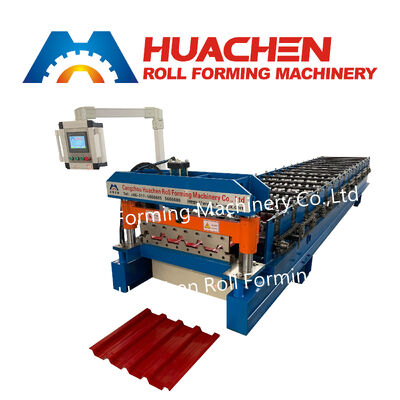

A máquina de moldagem de painéis de parede é uma solução industrial altamente eficiente concebida para a fabricação de painéis de parede utilizados em diversas aplicações de construção.Máquina de moldagem de rolos de azulejos de aço coloridos de 16 estaçõesA máquina está equipada com um sistema deUnidade de formação de rolos de 16 estações, permitindo que a chapa de aço seja gradualmente moldada através de uma série de etapas de formação.
Disposição da estação de rolamento

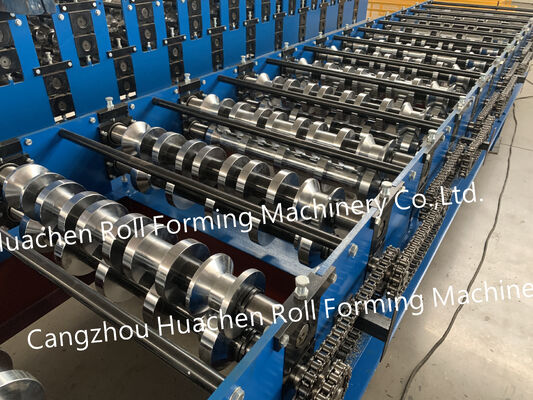

A máquina dispõe de umConfiguração de rolos de 16 estaçõesDurante a operação, o material passa pela secção de moldagem e é progressivamente moldado pelos rolos dispostos.
O número de estações de rolos representa uma parte importante da configuração da máquina e deve ser combinado com o perfil de azulejos de aço de cor exigida.
Especificação dos materiais dos rolos e eixos

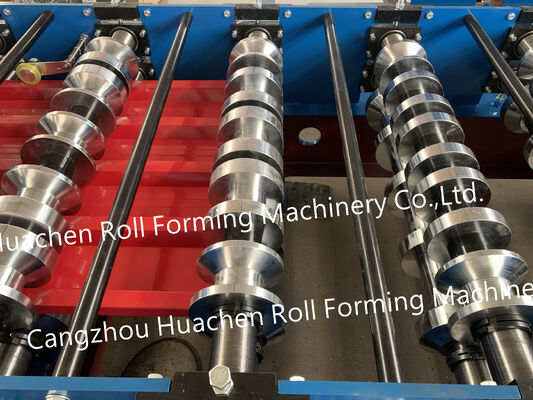

Os rolos e eixos são feitos deAço 45#.
A especificação fornecida inclui:Tratamento por amortecimento e revestimentoA estrutura de moldagem utiliza umDiâmetro do eixo Φ70 mm, fornecendo um parâmetro definido para o conjunto mecânico.
Componentes de transmissão e de corte
A máquina está equipada com umSistema de transmissão de tração por cadeia.

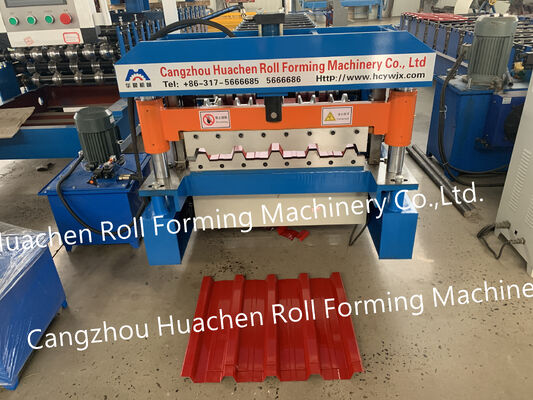

A secção de corte adota umaCortador CR12Estas especificações descrevem a principal configuração de transmissão e de corte do equipamento.
Configuração de velocidade e potência
A velocidade da máquina é especificada em15 ̊20 m/min.
O requisito de potência total é:4+4 kW, e o sistema elétrico é concebido para380 V / 50 Hz / 3 fases.
O local de instalação deve fornecer uma fonte de alimentação compatível de acordo com estes requisitos da máquina.
Aplicação
OMáquina de moldagem de rolos de azulejos de aço coloridos de 16 estaçõesÉ adequado para a formação contínua de perfis de telhas de telhado de aço de cor.
As possibilidades de aplicação incluem:
- Produção de azulejos de aço colorido
- Formação de perfis de telhado
- Processamento de perfis de chapas metálicas
- Fabricação de materiais de cobertura
- Produção de perfis de edifícios
A selecção final da máquina deve basear-se nas especificações dos perfis exigidos e nos requisitos de produção.
Resumo da configuração da máquina
Esta configuração da máquina inclui:
- 16 estações de rolamento
- 45# rolos e eixos de aço
- Tratamento por amortecimento e revestimento
- Diâmetro do eixo Φ70 mm
- Material de corte CR12
- Sistema de tração por cadeia
- Velocidade da máquina 15 ̇20 m/min
- Potência total 4+4 kW
- 380 V / 50 Hz / tensão de 3 fases
Estes dados técnicos constituem uma referência para os clientes que avaliam umaMáquina de moldagem de rolos de azulejos de aço coloridos de 16 estaçõespara a produção de perfis de telhados de aço colorido.
