Detalhes do produto:
|
| Espessura do Painel: | 0,3-0,6 mm | Dados de potência do motor: | 4+4KW |
|---|---|---|---|
| Quadro da máquina: | Feixe 350 H | Tipo de método de corte: | Corte hidráulico |
| Tipo de máquina: | Máquina formadora de rolo | Material do rolo: | 45# Aço |
| Tipo de desbobinador: | Hidráulico/manDecoileual r | Capacidade de produção: | 15-20m/min |
Parâmetros Técnicos Principais
|
Estações de Rolos |
18Estações |
|
Material do Rolo e Eixo |
Aço 45# Têmpera e Galvanoplastia |
|
Diâmetro do Eixo |
Φ70mm |
|
Tipo de Material da Cortadora |
CR12 |
|
Forma de Acionamento |
Acionamento por Corrente |
|
Dados de Velocidade |
15-20m/min |
|
Potência Total |
4+4KW |
|
Tensão |
380V 50Hz 3 Fases |

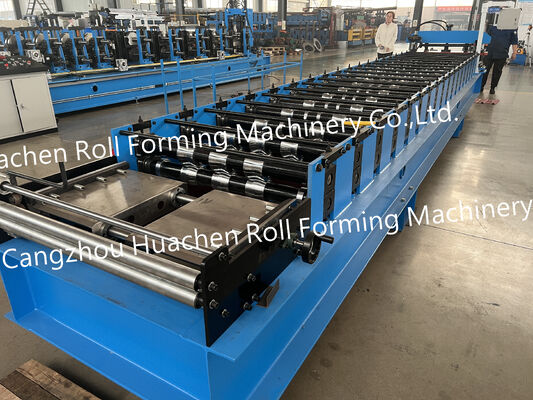

Estações de Conformação – 18 Unidades
A seção de conformação consiste em 18 estações de rolos. O material metálico se move através dessas estações em sequência, desenvolvendo gradualmente o perfil de telhado necessário.

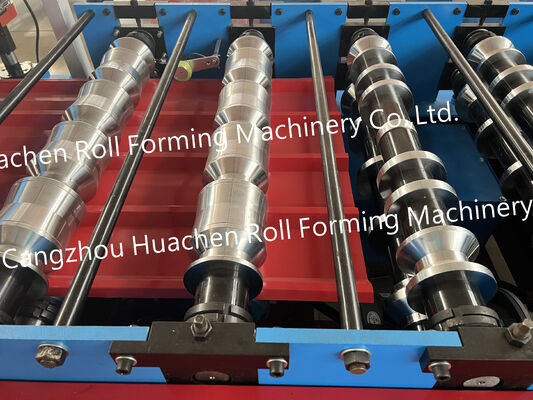

Rolos e Eixos – Aço 45#
Os rolos e eixos são feitos de aço 45# e recebem tratamento de têmpera e galvanoplastia. O diâmetro especificado do eixo é Φ70mm.
Unidade de Corte – CR12
O componente de corte utiliza material CR12 para separar as chapas de telhado formadas de acordo com a configuração de comprimento de produção.
Transmissão – Acionamento por Corrente
A máquina adota transmissão por corrente como seu sistema de transferência de potência mecânica.
Sistema Elétrico – 4+4KW
A configuração total de potência é 4+4KW. A alimentação elétrica especificada é de 380V, 50Hz, 3 fases.
A máquina segue uma sequência de conformação contínua:
A bobina de metal é introduzida na seção de alimentação.
O material viaja através das 18 estações de rolos.
Cada estágio de rolo contribui para o processo de conformação progressiva.
A unidade de corte separa a chapa conformada no comprimento necessário.
As chapas acabadas são coletadas para manuseio subsequente.
O perfil final do telhado é determinado pelo design do rolo selecionado para a máquina.
A máquina pode ser usada na produção de telhados metálicos para vários projetos de construção, dependendo do perfil configurado:
Telhados de fábricas e oficinas
Edifícios industriais
Construção de propriedades comerciais
Sistemas de telhado de armazéns
Edifícios agrícolas
Para uma seleção precisa da máquina, os compradores devem fornecer o desenho do perfil de telhado necessário, a espessura do material e as dimensões da chapa acabada.
Esta é uma máquina de 18 estações?
Sim. Está equipada com 18 estações de rolos.
Qual é o diâmetro do eixo?
O diâmetro do eixo é Φ70mm.
Qual é o tratamento especificado para rolos e eixos?
O material é aço 45# com têmpera e galvanoplastia.
A máquina usa acionamento por corrente?
Sim, o acionamento por corrente é o tipo de transmissão especificado.
Qual é a velocidade de produção?
A velocidade especificada é de 15–20m/min.
Qual é a configuração elétrica?
A potência total é 4+4KW, com tensão de 380V, 50Hz, 3 fases.

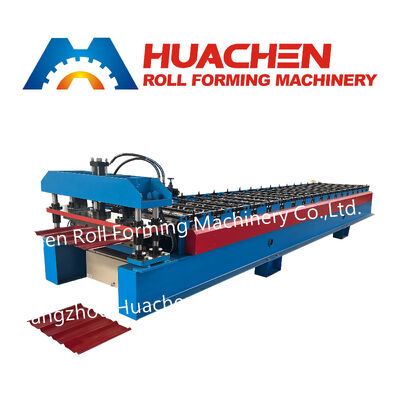

Máquina Formadora de Chapas de Telhado com 18 Estações de Rolos
Máquina formadora de chapas de telhado com 18 estações, apresentando rolos e eixos de aço 45#, diâmetro de eixo de Φ70mm, cortadora CR12, acionamento por corrente e velocidade de produção de 15–20m/min.
