Casa /Produtos/rolo da folha do telhado que forma a máquina/Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases

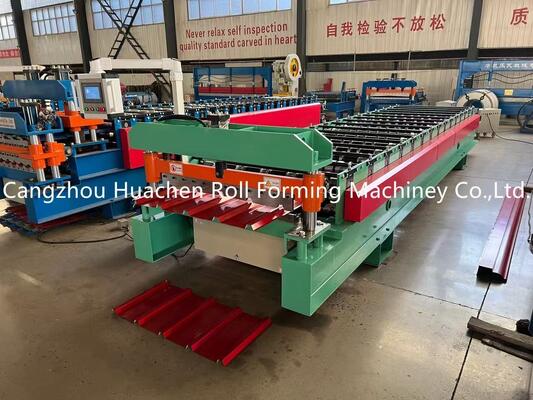

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases

1SET
MOQ
Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de material: PPGI/GI
Espessura do material: 0,3-0,6mm
largura do material: 1220MM
Estações de rolo: 15 estações
Material de rolos e eixos: 45# Aquecimento e revestimento de aço
Diâmetro do eixo: Φ70mm
Material de corte: CR12
Tipo de unidade: transmissão por corrente
Velocidade: 15m/min
Potência total: 5.5+5.5KW
Tensão: 380v 50Hz 3 fases (pode ser personalizado)
Destacar:

Telhado da telha roll dá forma à máquina

,

Telhado roll painel dá forma à máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC30-250-1000
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 jogos / mês
Descrição de produto
Máquina de moldagem de folhas de telhado galvanizadas

Equipamento de formação de rolos durável para a produção de chapas de telhado galvanizadas de alta qualidade.

Aplicações

Os painéis de telhado fabricados por este equipamento apresentam alta resistência, durabilidade e uma bela aparência lisa com veias uniformes de laca.Amplamente utilizado em edifícios estruturados de aço, incluindo armazéns de grande escala, estádios, centros comerciais, mercados comerciais, aldeias de férias, sanatórios, hotéis, vilas, residências e vários tipos de estufas.Os equipamentos podem ser concebidos e fabricados sob medida para satisfazer os requisitos específicos do cliente.

Fluxo do processo de produção

Descolagem → Alimentação da chapa de aço → Orientação → Formação de rolos → Corte ao comprimento → Empilhamento dos produtos → Movimento dos produtos ao longo

Especificações técnicas
Parâmetro Especificações
Tipo de material IGPP/IGP
Espessura 0.3-0.6 mm
Largura 1220 mm
Estações de rolos 15 Estações
Material de rolos e eixos 45# Aquecimento e revestimento de aço
Diâmetro do eixo Φ70 mm
Material do cortador CR12
Tipo de unidade Motor de cadeia
Velocidade 15-20m/min
Potência total 5.5+5.5KW
Voltagem 380V, 50HZ, 3 fases (personalizável)
Componentes e parâmetros técnicos
Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 0
5T Descolador manual

Este componente suporta a bobina e permite o movimento rotativo. Capacidade de suporte: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda).Equipado com um dispositivo de travagem para evitar danos da máquina por impacto durante o funcionamento.

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 1
Mesa de alimentação e pré-cortador

Guia a bobina para a posição correta para a formação de rolos. Inclui dispositivo de corte de puxa manual para pré-corte conveniente ao mudar de cor ou espessura.

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 2
Eje e rolos

Materiais: 45# Acero de apagamento e revestimento. Os rolos processados são lisos, duros, resistentes à ferrugem e não arranham a folha durante o funcionamento.

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 3
Estação de bomba hidráulica

Alimenta o cortador para operações de corte. Tanque hidráulico usa óleo hidráulico 46 #. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo durante a operação.Marca da válvula solenoideHuade.

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 4
Armário de Controle de Ecrã Tocável

Dispõe de modos de operação automática e manual. Permite ajustar o comprimento e a quantidade da unidade na tela sensível ao toque. Sistema simples e fácil de operar.Interruptor de circuito (Delixi), Contador (Delixi), Relé (Xinling), PLC (Delta), Transformador (Delixi).

Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 5
Secção de prensagem e cortador

Material da lâmina: CR12, possui alta resistência, excelente endurecimento e superior resistência ao desgaste.

Tabela de saída

Recolhe produtos moldados, com suportes equipados com rolos para facilitar o transporte dos produtos sem arranhões.

Peças sobressalentes
Componente Quantidade
Cadeias 2 conjuntos
Válvula solenoide 1 conjunto
Interruptor de viagem 2 conjuntos
Chaves abertas 2 conjuntos
Chave Hexagonal 2 conjuntos
Contador 1 conjunto
Chave inglesa 2 conjuntos
Selos de óleo 1 conjunto
Principais características técnicas
  • Outros aparelhos e aparelhos para máquinas de lavar roupa, de uso doméstico
  • Equipamento de pré-corte de folhas para minimizar o desperdício de matérias-primas
  • Sistema de controlo do procedimento e de medição da extensão do codificador
  • Estacador automático de controlo de procedimentos para empilhamento automático, contagem e remoção de produtos
Imagens do produto
Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 6 Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 7 Máquina de moldagem de rolos de chapas de telhado galvanizadas com velocidade de 15 m/min, rolos 45# de acero e de revestimento e potência de 380V 50Hz 3 fases 8
