15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado

1SET
MOQ
15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de material: PPGI/GI
Espessura do material: 0,3-0,6mm
Largura do material: 1220mm
Estações de rolos: 15 estações
Material do rolo e eixo: 45# Têmpera e Chapeamento de Aço
Diâmetro do eixo: Φ70mm
Material do cortador: CR12
Tipo de unidade: Transmissão por corrente
Velocidade: 15-20m/min
Potência Total: 5,5+5,5KW
Tensão: 380V 50Hz 3 fases (pode ser personalizado)
Destacar:

Lamine a formação da máquina

,

Telhado roll painel dá forma à máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC30-250-1000
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 jogos / mês
Descrição de produto

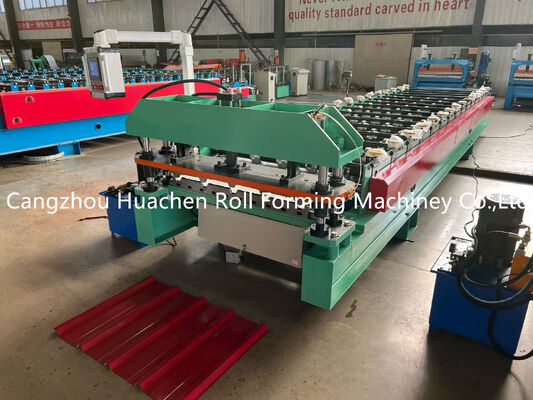

Máquina de Conformação de Telhas Metálicas Coloridas para Telhados e Paredes de Edifícios
Máquina profissional de conformação para fabricar telhas metálicas coloridas para aplicações em paredes e telhados de edifícios.
Principais Parâmetros Técnicos
Parâmetro Especificação
Tipo de Material PPGI/GI
Espessura 0.3-0.6mm
Largura 1220mm
Estações de Rolo 15 Estações
Material do Rolo e Eixo Aço 45# Temperado e Chapeado
Diâmetro do Eixo Φ70mm
Material da Cortadora CR12
Tipo de Acionamento Acionamento por Corrente
Velocidade 15-20m/min
Potência Total 5.5+5.5KW
Voltagem 380V 50Hz 3Fases (pode ser personalizado)
Componentes e Parâmetros Técnicos
15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 0
Desbobinador Manual de 5T

Esta peça é usada para suportar a bobina e fazê-la girar. Capacidade de carga: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda). Equipado com dispositivo de freio para evitar danos à máquina por impacto durante a operação.

15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 1
Mesa de Alimentação e Pré-Cortador

Guia a bobina para a posição correta para a conformação. Inclui dispositivo de corte manual para pré-corte conveniente ao mudar a cor ou espessura.

15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 2
Eixo e Rolo

O material é Aço 45# Temperado e Chapeado. Os rolos processados são lisos, duros e resistentes à ferrugem. Não deixará arranhões nas chapas durante a operação.

15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 3
Estação de Bomba Hidráulica

Aciona a cortadora para iniciar as operações de corte. O tanque hidráulico usa óleo hidráulico 46#. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo durante a operação. Marca da válvula solenóide: Huade.

15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 4
Gabinete de Controle com Tela Sensível ao Toque

Possui modos automático e manual. O comprimento da unidade e a quantidade de chapas alvo podem ser definidos através da tela sensível ao toque. Sistema simples e fácil de operar.

Marcas de Componentes Elétricos:

  • VFD: Delta
  • Disjuntor: Delixi
  • Contator: Delixi
  • Relé: Xinling
  • PLC: Delta
  • Transformador: Delixi
15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 5
Seção de Prensagem e Cortador

O material da lâmina é CR12 com alta resistência, excelente temperabilidade e boa resistência ao desgaste.

Mesa de Saída

Usada para coletar os produtos formados. O suporte é equipado com rolos para facilitar o encaminhamento do produto sem arranhar.

Peças de Reposição
Peça Quantidade
Correntes 2 Conjuntos
Válvula Solenóide 1 Conjunto
Interruptor de Curso 2 Conjuntos
Chaves de Boca 2 Conjuntos
Chave Sextavada 2 Conjuntos
Contador 1 Conjunto
Chave Inglesa 2 Conjuntos
Retentores de Óleo 1 Conjunto
Imagens da Máquina
15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 6 15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 7 15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 8
Desenho de Layout da Máquina
15-20m/min Velocidade 0,3-0,6mm Espessura do material Chain Drive Roofing Sheet Roll Forming Machine para azulejos metálicos e painéis de telhado 9
Vantagens da Máquina
  • Rolo anti-ferrugem:Usinado em máquina CNC, chapeado com cromo duro de 0,05 mm para proteção e resistência da superfície
  • Tratamento térmico:Tratamento térmico para a estrutura de corte para remover a tensão do aço e evitar deformações. Dureza: 60 graus.
  • Lâmina de corte:Aço de molde CR12 com tratamento de têmpera para longa vida útil
  • Alta precisão:Eixos para rolos são usinados por retificadora. Os rolos são processados em CNC para garantir desempenho de precisão
  • PLC automático:PLC Mitsubishi com tela sensível ao toque, inversor, transformador
  • Sistema de acionamento poderoso:Sistema de acionamento por trem ou caixa de engrenagens de grande polegada
  • Excelentes serviços:Instalação por técnico e treinamento de trabalhadores. Serviços de vida útil para máquinas
Personalização
Também podemos personalizar os produtos de acordo com os requisitos do cliente.
