Detalhes do produto:
|
Produzindo a velocidade (m/min): | 8-10 | Poder hidráulico da estação (quilowatts): | 9 |
---|---|---|---|
Poder do motor de Uncoiler: | 2,2 quilowatts | Poder total: | 21,2 QUILOWATTS |
Realçar: | equipamento do rolamento da chapa metálica,Telhado da telha roll dá forma à máquina |
Linhas do painel de CostPro
Hoje os formers manufaturados chineses do rolo do painel estão fazendo os construtores que de aço da maioria de mundo os sonhos vêm verdadeiro, é já não um negócio não-disponível usando muitos formers do rolo do painel na oficina para produzir na grande quantidade e em uma variedade de perfis diferentes.
Contudo, a qualidade de formers chineses do rolo do painel está sempre em um debate enorme, e as centenas de ofertas em linha diferentes tomam uma decisão ainda mais difícil, como você pode precisar de visitar lotes de fábricas diferentes para encontrar a qualidade que real estão fazendo.
Agora você não tem que ser preocupado que nós lhe oferecemos que uma solução equilibrada com qualidade aceitável lhe faz o negócio a um outro nível, entrementes uma configuração personalizada faz o preço mais transparente e disponível.
O que nós podemos oferecer é uma versatilidade e entrementes o controle de qualidade para todas as máquinas do painel da velocidade básica econômica da produção a jejuar painel alinha a 50m/min:
Nós oferecemos a uma escala formers diferentes do rolo do painel para a parede, telhado, plataformas de aço, telhas da etapa que &standing perfis da emenda
Breve introdução

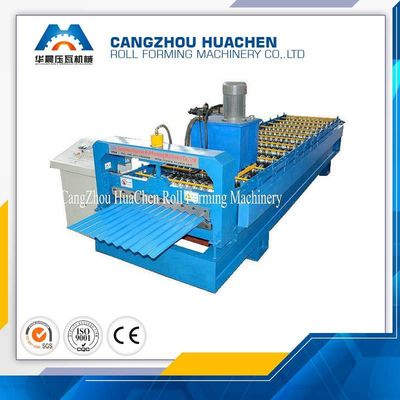

Esta telha que forma a máquina é o rolo especial que forma a máquina para indústrias do frio-formulário da chapa de aço. Pode formulário contínuo a chapa de aço de acordo com a exigência de cliente, automaticamente cortar ao comprimento. Este equipamento tem muitas vantagens, como a velocidade de formação alta, transmissão de baixo nível de ruído, estável, operação fácil, bom olhar e assim por diante.
Parâmetros técnicos
NÃO | Artigo | Para | Memorando | |
1
|
Material apropriado | Tipo | Chapa de aço da cor | |
Espessura (milímetros) | 0.5-0.6 | |||
Força de rendimento (Mpa) | 230-300 | |||
Largura (milímetros) | 1200 | |||
2 | Produzindo a velocidade (m/min) | 8-10 | incluindo o tempo do corte | |
3 |
Formando o cano principal poder do motor (quilowatts) |
7 | Dependem do projeto real | |
4 | Poder hidráulico da estação (quilowatts) | 9 | Dependem do projeto real | |
5 |
Uncoiler hidráulico poder do motor |
3 | Dependa do projeto real | |
6 | Poder do motor de Uncoiler | 2,2 | Dependa do projeto real | |
7 | Totalize o poder | 21,2 | Dependa do projeto real | |
8 | Poder | AC380V, 50Hz, fase 3 | De acordo com o cliente | |
9 | Dimensão (L×W×H, m) | 20×3×2 | Dependa do projeto real |
Componentes
Nome | Modelo/nome | Quantidade | Descrição técnica |
1. Sistema de Decoiler | Tipo decoiler automático do braço (com controle do ultrasonice) | 1set | o Braço-tipo, expansão hidráulica, motor bonde libera ativamente a folha, com carro da bobina e braço da pressão. |
2. Sistema de formação principal | dispositivo decorte | 1set |
material 1.Roller: Aço No.45 com o cromo duro de superfície pintado. 2. Material do eixo de rolo: No.45 3. Tipo interno da estrutura de apoio do rolo: coluna do guia motor que conduz, rolos traseiros/dianteiros do redutor de velocidade da engrenagem do pino 4.Cycloidal conduzidos pela corrente, peça dos rolos superiores e inferiores conduzidos pela engrenagem tratamento extinto Cr12 do material da lâmina 5.Cutting 6.Punching morrem material adotam o aço No.45 com tratamento do nitreto. |
Dispositivo de alimentação do guia | 1set | ||
Dispositivo da coberta do filme | 1set | ||
Rolo que forma o sistema | 1set | ||
Pressionando o sistema | 2set | ||
dispositivo do Cargo-corte | 1set | ||
Termine a tampa de segurança | 1set | ||
3. Sistema de saída | Tabela do apoio | 2set | Para apoiar a placa terminada |
4. Sistema hidráulico | 1set | Estação hidráulica separada para a máquina e o decoiler principais. | |
5. Sistema de controlo bonde | 1set |
1. Controle do PLC, corte automático do codificador de comprimento 2. Fase da operação: Botão do toque screen+ 3. Frequência da C.A. para ajustar a velocidade |
Processo de trabalho
→Roll →Guiding do sistema de Decoil que forma o →Punch ao length→Cut ao →Output do comprimento os produto acabados
Linhas do painel de CostPro
Hoje os formers manufaturados chineses do rolo do painel estão fazendo os construtores que de aço da maioria de mundo os sonhos vêm verdadeiro, é já não um negócio não-disponível usando muitos formers do rolo do painel na oficina para produzir na grande quantidade e em uma variedade de perfis diferentes.
Contudo, a qualidade de formers chineses do rolo do painel está sempre em um debate enorme, e as centenas de ofertas em linha diferentes tomam uma decisão ainda mais difícil, como você pode precisar de visitar lotes de fábricas diferentes para encontrar a qualidade que real estão fazendo.
Agora você não tem que ser preocupado que nós lhe oferecemos que uma solução equilibrada com qualidade aceitável lhe faz o negócio a um outro nível, entrementes uma configuração personalizada faz o preço mais transparente e disponível.
O que nós podemos oferecer é uma versatilidade e entrementes o controle de qualidade para todas as máquinas do painel da velocidade básica econômica da produção a jejuar painel alinha a 50m/min:
Nós oferecemos a uma escala formers diferentes do rolo do painel para a parede, telhado, plataformas de aço, telhas da etapa que &standing perfis da emenda
Breve introdução
Esta telha que forma a máquina é o rolo especial que forma a máquina para indústrias do frio-formulário da chapa de aço. Pode formulário contínuo a chapa de aço de acordo com a exigência de cliente, automaticamente cortar ao comprimento. Este equipamento tem muitas vantagens, como a velocidade de formação alta, transmissão de baixo nível de ruído, estável, operação fácil, bom olhar e assim por diante.
Parâmetros técnicos
NÃO | Artigo | Para | Memorando | |
1
|
Material apropriado | Tipo | Chapa de aço da cor | |
Espessura (milímetros) | 0.5-0.6 | |||
Força de rendimento (Mpa) | 230-300 | |||
Largura (milímetros) | 1200 | |||
2 | Produzindo a velocidade (m/min) | 8-10 | incluindo o tempo do corte | |
3 |
Formando o cano principal poder do motor (quilowatts) |
7 | Dependem do projeto real | |
4 | Poder hidráulico da estação (quilowatts) | 9 | Dependem do projeto real | |
5 |
Uncoiler hidráulico poder do motor |
3 | Dependa do projeto real | |
6 | Poder do motor de Uncoiler | 2,2 | Dependa do projeto real | |
7 | Totalize o poder | 21,2 | Dependa do projeto real | |
8 | Poder | AC380V, 50Hz, fase 3 | De acordo com o cliente | |
9 | Dimensão (L×W×H, m) | 20×3×2 | Dependa do projeto real |
Componentes
Nome | Modelo/nome | Quantidade | Descrição técnica |
1. Sistema de Decoiler | Tipo decoiler automático do braço (com controle do ultrasonice) | 1set | o Braço-tipo, expansão hidráulica, motor bonde libera ativamente a folha, com carro da bobina e braço da pressão. |
2. Sistema de formação principal | dispositivo decorte | 1set |
material 1.Roller: Aço No.45 com o cromo duro de superfície pintado. 2. Material do eixo de rolo: No.45 3. Tipo interno da estrutura de apoio do rolo: coluna do guia motor que conduz, rolos traseiros/dianteiros do redutor de velocidade da engrenagem do pino 4.Cycloidal conduzidos pela corrente, peça dos rolos superiores e inferiores conduzidos pela engrenagem tratamento extinto Cr12 do material da lâmina 5.Cutting 6.Punching morrem material adotam o aço No.45 com tratamento do nitreto. |
Dispositivo de alimentação do guia | 1set | ||
Dispositivo da coberta do filme | 1set | ||
Rolo que forma o sistema | 1set | ||
Pressionando o sistema | 2set | ||
dispositivo do Cargo-corte | 1set | ||
Termine a tampa de segurança | 1set | ||
3. Sistema de saída | Tabela do apoio | 2set | Para apoiar a placa terminada |
4. Sistema hidráulico | 1set | Estação hidráulica separada para a máquina e o decoiler principais. | |
5. Sistema de controlo bonde | 1set |
1. Controle do PLC, corte automático do codificador de comprimento 2. Fase da operação: Botão do toque screen+ 3. Frequência da C.A. para ajustar a velocidade |
Processo de trabalho
→Roll →Guiding do sistema de Decoil que forma o →Punch ao length→Cut ao →Output do comprimento os produto acabados
os compradores da.If visitam nossa fábrica e verificam a máquina, nós ensinar-lhe-emos como instalar e usar a máquina, e igualmente treinamos seus trabalhadores/técnico cara a cara.
b.Without que visita, nós enviar-lhe-emos o usuário manual e video para ensiná-lo instalar e operar-se.
o comprador de c.If precisa nosso técnico de ir a sua fábrica local, arranja por favor a placa e o alojamento e outras coisas necessárias.
serviço 2.After
garantia do ano 3.a.One para a máquina inteira.
suporte laboral das horas b.24 o e-mail ou pela chamada
c.If lá é todo o problema encontrado da máquina, nós repará-la-á para livre em um ano.
