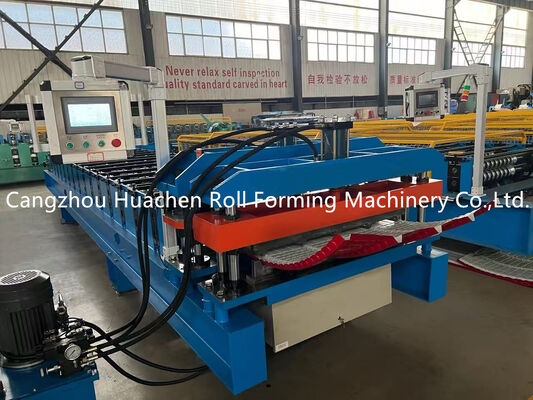

Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC

1SET
MOQ
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Fita material: PPGI/GI
Espessura do material: 0,3-0,6mm
largura do material: 1219mm
Estações de rolo: 15 estações
Material do rolo e eixo: 45# Aquecimento e revestimento de aço
Diâmetro do eixo: Φ70mm
Material de corte: CR12
Tipo de unidade: transmissão por corrente
Velocidade: 15-20m/min
Potência total: 5.5+5.5KW
Tensão: 380v 50Hz 3 fases (pode ser personalizado)
Destacar:

Telhado da telha roll dá forma à máquina

,

Telhado roll painel dá forma à máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC30-250-1000
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias de trabalho
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 conjuntos por mês
Descrição de produto
Máquina de Conformação de Telhas de Aço Colorido
Máquina de Fabricação de Chapas de Aço Corrugado
Componentes da Máquina
Nº Nome Unidade Qtd
1 Desbobinador manual conjunto 1
2 Máquina de conformação principal conjunto 1
3 Sistema de controle PLC Conjunto 1
4 Estação de bomba hidráulica conjunto 1
5 Corte posterior conjunto 1
6 Motor elétrico conjunto 1
7 Mesa de saída conjunto 1
Processo de Produção
Desbobinamento → Alimentação do material na máquina → Conformação por rolo → Medição do comprimento → Corte automático → Recebimento dos produtos
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 0
Detalhes da Máquina
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 1 Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 2
Principais Parâmetros Técnicos
Tipo de Material PPGI/GI
Espessura 0,3-0,6mm
Largura 1219mm
Estações de Rolo 15 Estações
Material do Rolo e Eixo Aço 45# Temperado e Chapeado
Diâmetro do Eixo Φ70mm
Material da Faca CR12
Tipo de Acionamento Acionamento por Corrente
Velocidade 15-20m/min
Potência Total 5,5+5,5KW
Voltagem 380V 50Hz 3Fases (Pode ser personalizado)
Componentes e Parâmetros Técnicos
Desbobinador Manual de 5T
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 3
Esta peça é usada para suportar a bobina e fazê-la girar. Capacidade de carga: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda). Equipado com dispositivo de freio para evitar danos à máquina por impacto durante a operação.
Mesa de Alimentação e Pré-Corte
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 4
Guia a bobina para a posição correta para a conformação por rolo. Inclui dispositivo de corte manual para pré-corte conveniente ao mudar a cor ou espessura.
Eixo e Rolo
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 5
O material é Aço 45# Temperado e Chapeado. Os rolos processados são lisos, duros e resistentes à ferrugem.
Estação de Bomba Hidráulica
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 6
Aciona o cortador para operações de corte. Usa óleo hidráulico 46#. Equipado com ventilador de resfriamento para circulação interna para evitar problemas de alta temperatura do óleo. Marca da válvula solenóide: Huade.
Gabinete de Controle com Tela Sensível ao Toque
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 7
Possui modos automático e manual. O comprimento e a quantidade da unidade podem ser definidos através da tela sensível ao toque. Simples e fácil de operar. Componentes elétricos: VFD: Delta, Disjuntor: Delixi, Contator: Delixi, Relé: Xinling, PLC: Delta, Transformador: Delixi.
Seção de Prensagem e Cortador
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 8
O material da lâmina é CR12 com alta resistência, excelente temperabilidade e resistência superior ao desgaste.
Mesa de Saída
Coleta os produtos formados. Suporte equipado com rolos para facilitar o encaminhamento do produto sem arranhar.
Peças de Reposição
Correntes 2 Conjuntos
Válvula Solenóide 1 Conjunto
Interruptor de Curso 2 Conjuntos
Chaves de Boca 2 Conjuntos
Chave Sextavada 2 Conjuntos
Contador 1 Conjunto
Chave Inglesa 2 Conjuntos
Retentores de Óleo 1 Conjunto
Embalagem e Envio
Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 9 Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 10 Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 11 Máquina de moldagem de rolos de chapas de telhado de aço colorido com velocidade de 15-20m/min, rolos de apagamento e revestimento de aço 45# e sistema de controle PLC 12
Detalhes da Embalagem
1. Um contêiner de 20 pés para carregar uma máquina com desbobinador manual
2. Máquina inteira limpa com óleo antiferrugem, controlador PLC coberto por filme de espuma
3. Peças de reposição e peças pequenas embaladas em caixa de ferramentas de plástico
4. Todos os componentes fixados por fio de aço dentro do contêiner
Detalhe da Entrega 45 dias após o recebimento do depósito do comprador
Nossos Serviços
Instalação e Treinamento
  • Se os compradores visitarem nossa fábrica, fornecemos instalação presencial e treinamento de operação
  • Sem visita, fornecemos manual do usuário e vídeos instrutivos
  • Serviço de técnico no local disponível (transporte e hospedagem a serem providenciados pelo comprador)
Serviço Pós-Venda
  • Garantia de um ano para toda a máquina
  • Suporte técnico 24 horas por e-mail ou telefone
  • Reparos gratuitos para quaisquer problemas da máquina dentro de um ano
