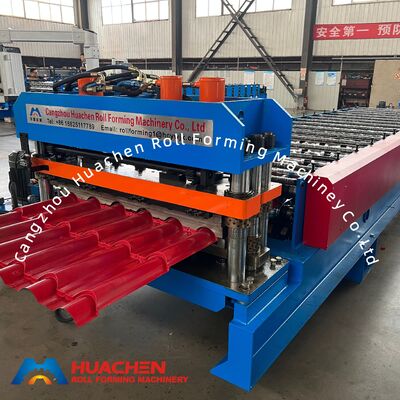

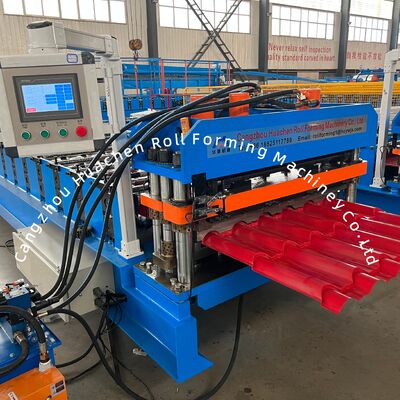

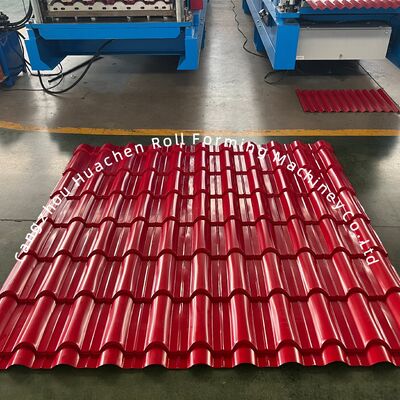

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI

1SET
MOQ
Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1200mm
Rolller Stations: 15Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Destacar:

Roll equipamentos que fazem

,

Lamine a formação da máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC 30 - 190 - 950
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 jogos / mês
Descrição de produto
Máquina de fabrico de telhas de telhado PPGI/GI - Largura de material 1200 mm, 18 rolos
Massinha de moldagem de rolos de azulejos vidrados de 40 mm Largura de 1220 mm para materiais PPGI e GI.
Parâmetros técnicos principais
Parâmetro Especificações
Tipo de material IGPP/IGP
Espessura 0.3-0.6 mm
Largura 1200 mm
Estações de rolos 15 Estações
Material de rolos e eixos 45# Aquecimento e revestimento de aço
Diâmetro do eixo Φ70 mm
Material do cortador CR12
Tipo de unidade Motor de cadeia
Velocidade 4m/min
Potência total 5.5+5.5KW
Voltagem 380V 50Hz 3Fases (pode ser personalizado)
Parâmetros técnicos e componentes
Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 0
5T Descolador manual

Esta parte é usada para suportar a bobina e fazer a bobina girar. Capacidade de suporte: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda).Equipado com um dispositivo de travagem para evitar danos da máquina por impacto durante o funcionamento.

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 1
Mesa de alimentação e pré-cortador

Guia a bobina para a posição correta para a formação de rolos. Inclui dispositivo de corte manual para pré-corte quando se altera a cor ou a espessura.

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 2
Eje e rolos

Material: aço 45# com amortecimento e revestimento. rolos processados são suaves, duros, resistentes à ferrugem, e não vai arranhar folhas durante o funcionamento.

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 3
Estação de bomba hidráulica

Alimenta o cortador para operações de corte. Utiliza óleo hidráulico 46 #. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo.

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 4
Armário de Controle de Ecrã Tocável

Dispõe de modos automáticos e manuais. Permite a configuração de unidade de comprimento e quantidade na tela sensível ao toque. Sistema simples e fácil de operar.

Marcas de componentes elétricos:

  • VFD: Delta
  • Interruptor: Delixi
  • Contactor: Delixi
  • Relatório: Xinling
  • PLC: Delta
  • Transformador: Delixi
Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 5
Secção de prensagem e cortador

Material da lâmina e do molde de prensagem: CR12.

Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 6
Tabela de saída

Utilizado para recolher produtos formados, equipado com rolamentos para facilitar o envio dos produtos sem arranhões.

Peças sobressalentes
Cadeias: 2 conjuntos
Válvula solenoide: 1 conjunto
Interruptor de viagem: 2 conjuntos
Chaves abertas: 2 conjuntos
Chave hexagonal: 2 conjuntos
Contador: 1 conjunto
Chave inglesa: 2 conjuntos
Selo de óleo: 1 conjunto
Função do sistema de controlo automático
  • O inversor controla o funcionamento positivo e negativo do anfitrião com velocidade controlada por um interruptor de alta velocidade/baixa velocidade.
  • O interruptor da bomba de óleo controla o arranque/paragem da bomba de óleo.
  • Antes de iniciar a operação, ligar a bomba de óleo para fornecer a pressão do sistema hidráulico.
  • Após a bomba de óleo começar, verifique se a direção de funcionamento da bomba corresponde à direção da seta.
  • Os botões inferior de corte e de retorno controlam o funcionamento do cortador.
Suporte técnico e solução de problemas
Problemas de medição do comprimento do pulso

Se o valor de definição permanecer inalterado, o tamanho da placa produzida deve ser consistente.

Se os tamanhos das placas variarem:

  • Verifique se as rodas do balcão estão devidamente instaladas, deslizando ou penduradas
  • Se não forem encontrados problemas, o contador pode estar danificado - teste girando manualmente o contador 10 vezes e registando o valor
Falha do elevador automático do cortador
  • Verificar se o filtro da bomba de óleo está obstruído
  • Verificar se a bomba de óleo e as chaves de ligação do motor estão danificadas
  • Verificar a válvula de solenoide para problemas de aderência e direcional
Soluções de falhas de corte de cortadores

A faca continua a descer com a bomba bloqueada.

  • Verifique o ajuste do limite inferior ou danos no interruptor
  • Válvula solenoide preso - desligue a bomba, pressione o botão de corte até clique som, em seguida, ligue a bomba para levantar a faca

A faca continua a subir com a bomba bloqueada.

  • Verificar o ajuste do limite superior ou danos no interruptor
  • Verificar as ligações K1 e K2
  • Válvula solenoide preso - desligue a bomba, pressione o botão de corte até clique som, em seguida, ligue a bomba para levantar a faca
Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 7 Máquina de Conformação de Telhas Esmaltadas com 18 Rolos e Largura de Material de 1200mm, com Potência de 5,5KW para Telhas de Cobertura PPGI/GI 8
