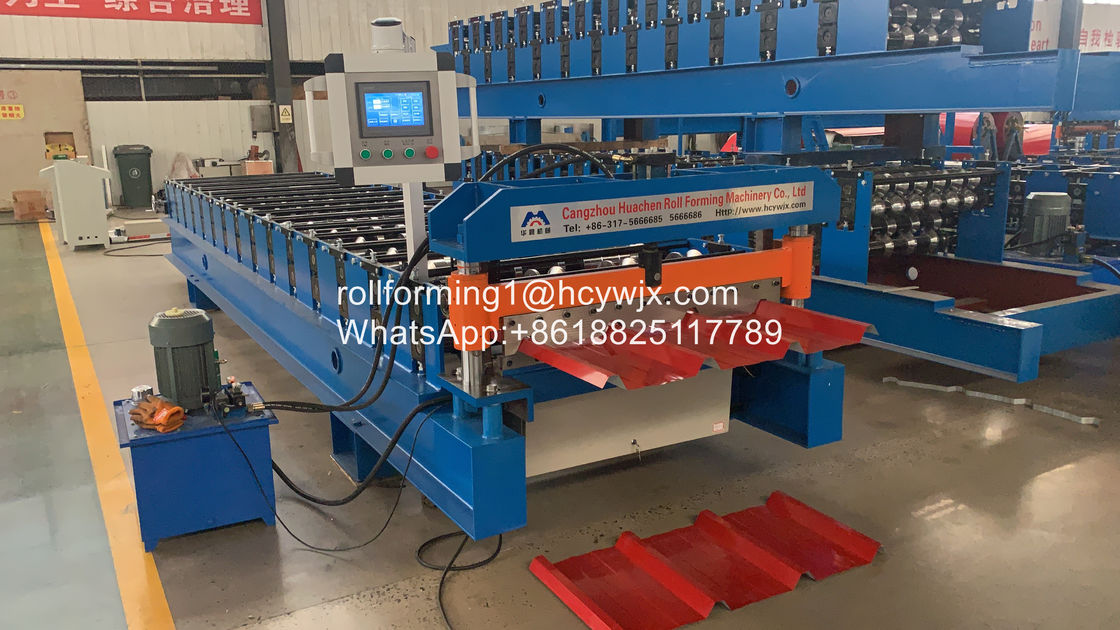

| 1. Descrição do produto da máquina de moldagem |
(1) Breve Introdução
Os painéis de telhado fabricados pela nossa máquina de moldagem de rolos têmBela aparência e cor brilhante.
São amplamente utilizados em jardins, fábricas, resorts, hotéis,salas de exposições, zonas de férias,
Arquiteturas antigas e vilas modernas.
(2) Fluxo de trabalho da máquina de moldagem de rolos
Descolagem da folha-folha de orientação-rolo formando-medir o comprimento-cortar o painel-panéis para o suporte
(3) Detalhes técnicos
A. Geral
| Material adequado |
Q235 ou equivalente |
| Espessura do material |
0.25-0.8 mm |
| Largura do material |
914, 1000, 1200, 1220 ou 1250, de acordo com o desenho |
| Dimensão |
Cerca de 7,9*1,3*1,1m, conforme o desenho |
| Espaço de trabalho |
Aproximadamente 17,9*2,8m (L*W), conforme o desenho |
|
Duração
a folha
|
Pode ajustar o comprimento de acordo com as suas necessidades.
É controlado por PLC
quepode garantirA precisãode ± 1 mm.
|
| Cortar |
Parar automaticamente e cortar quando se trata do conjunto
comprimento.
|
B. Detalhes dos componentes

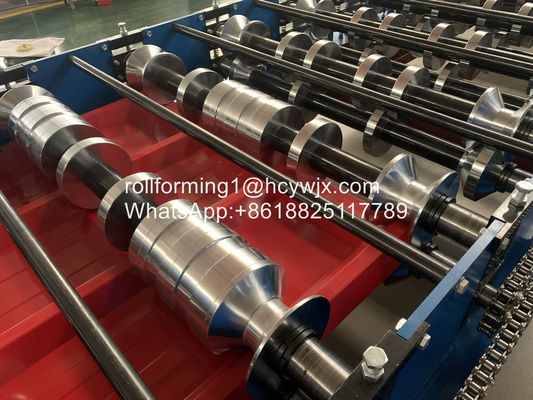

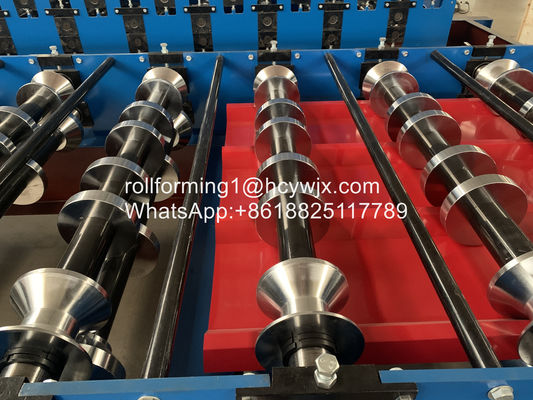

| Materiais para rolos |
Aço de 45 graus, cromado duro, 0,05 mm. |
| Quadro principal |
Mais estável e sem tremer. |
| Placa do meio |
Usamos placas mais grossas para garantir estabilidade.
dos nossos produtos.
|
| Formar Passos |
11-16, segundo o desenho. |
| Material do eixo |
Φ70 mm, aço 45# de alta qualidade. |
|
Processo de tratamento: temperação- acabamento de torneamento,
Alta rigidez, difícil de deformar.
|
|
Cortar
Material da lâmina
|
Cr12, dureza HRC60-62. |
| Processo de tratamento: tratamento térmico - abrasão em plano - corte de eléctrodos de fio. |
C. Componentes elétricos
| Poder adequado |
380 V, 50 Hz, 3 fases ou conforme as suas necessidades. |
| Ecrã |
5tela sensível ao toque, fácil de operar. |
| PLC |
Delta DVP 14ES |
|
bem adaptadas a várias condições, como a humidade,
Distúrbios eletromagnéticos.
|
| Conversor de frequência |
DeltaVFD-M. Tem a vantagem de desacelerar antes de cortar,
para assegurar a precisão do comprimento (± 1 mm,
muito melhor do que o padrão industrial ± 3 mm).
|
|
Duração
Dispositivo de medição
|
Omron, fabricado no Japão. |
| Tem alta precisão e estabilidade. |
Descrição:
Máquina de moldagem de rolos de chapas de telhadoParâmetro principal
|
- Não, não.
|
Parâmetro principal deMáquina de moldagem de rolos de chapas de telhado
|
|
1
|
Apto para processamento
|
Placas de aço de cor
|
|
2
|
Largura da placa
|
1250 mm
|
|
3
|
Rodízios
|
11 linhas
|
|
4
|
Dimensões
|
5800*1550*1510 mm
|
|
5
|
Potência
|
4+4kw
|
|
6
|
Material de rolamento
|
45# aço (cromo revestido na superfície)
|
|
7
|
Espessura da chapa
|
0.3-0.6 mm
|
|
8
|
Produtividade
|
15-20m/min
|
|
9
|
Diâmetro do rolo
|
Φ70 mm
|
|
10
|
Voltagem
|
380 V 50 Hz 3 fases
|
|
11
|
Material da chapa de corte
|
Cr12
|
|
12
|
Máquinas hidráulicas
|
40#
|
|
13
|
Precisão de processamento
|
Dentro de 1,00 mm
|
|
14
|
Sistema de controlo
|
Controle por PLC
|
Componentes do equipamento: Máquina de desenrolar-formar rolos artificial-sistema de controlo por computador-sistema de controlo hidráulico-corte
Aplicação
Este tipo de folha pode ser amplamente utilizado em planta, casa, armazenamento e simples telhado de aço e parede.
1Pode fazer a máquina de acordo com o meu desenho ou tipo de foto?
R: Sim, temos uma equipa experiente para elaborar o projecto e plano de produção mais adequado
para a máquina.
2Como podemos ter a certeza de que nos entregará uma máquina de qualidade com peças sobressalentes?
A:1Os clientes enviam os técnicos para a nossa fábrica para verificar a qualidade.
2Podemos enviar os técnicos para a fábrica do comprador para a instalação da máquina.
3- Qual é a política do seu cliente?
R: Dentro do período de um ano, poderíamos fornecer as peças de reposição gratuitamente
Para quaisquer peças danificadas causadas por problemas de qualidade após dois anos, você precisa comprar pelo custo da fábrica.
