Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas

Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas
Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas

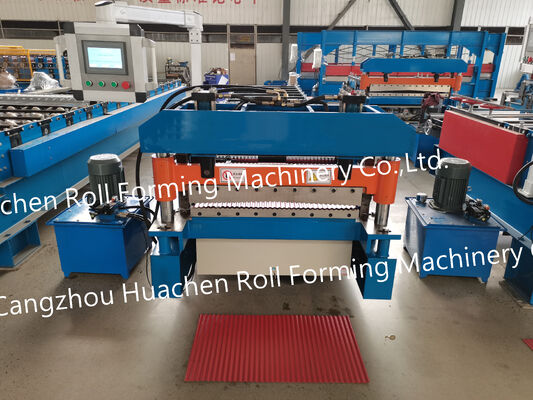

Imagem Grande :  Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas

Detalhes do produto:
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: 6-25-835-940
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Recipiente 40GP
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C,T/T
Habilidade da fonte: 60 conjuntos por mês

Painel de telhado trapezoidal/máquina formadora de painel de parede/máquina de fabricação de telhas

descrição
Espessura do Painel: 0,3-0,6 mm Potência do motor: 4+4KW
Quadro da máquina: Feixe 350 H Método de corte: Corte hidráulico
Tipo de desbobinador: Desbobinador hidráulico/manual Tipo de máquina: Máquina formadora de rolo
Material do rolo: 45# Aço Capacidade de produção: 15-20m/min

Visão Geral do Produto A Máquina de Conformação de Rolos HC 6-25-835-940 é um sistema compacto de conformação a frio de 15 estações de alta precisão, projetado para produzir a popular chapa de revestimento metálico trapezoidal de 6 nervuras 835mm. Projetado para processar bobinas de 940mm de largura (cortadas de bobinas padrão de 1000mm ou encomendadas sob medida) de aço galvanizado (GI), aço galvanizado pré-pintado (PPGI), e alumínio em espessuras de 0,3mm a 0,6mm, esta linha forma painéis com 6 nervuras simétricas, uma altura de nervura de 25mm, e uma largura efetiva de cobertura de 835mm. Equipado com uma base soldada de viga H 350, eixos sólidos de Φ70mm, e corte hidráulico controlado por PLC, ele funciona de forma estável a 15–20 m/min para fornecedores regionais de materiais de construção e oficinas de estruturas de aço.

Principais Parâmetros Técnicos

Parâmetro Técnico Especificação Padrão
Modelo da Máquina Linha de Conformação de Painéis Trapezoidais HC 6-25-835-940
Especificações do Perfil do Painel 6 Nervuras | Altura da Nervura: 25 mm | Largura Efetiva de Cobertura: 835 mm
Largura da Bobina de Entrada 940 mm (Compatível com Bobinas de 1000mm Cortadas)
Faixa de Espessura da Chapa 0,3 mm – 0,6 mm
Materiais de Bobina Compatíveis Aço Galvanizado Pré-Pintado (PPGI), Ferro Galvanizado (GI), Alumínio
Estações de Conformação 15 Estações de Rolos
Material e Acabamento dos Rolos Aço Forjado 45#, Usinado com Precisão CNC, Temperado e Cromado Duro
Material e Tamanho do Eixo Principal Aço Redondo Sólido 45#, Temperado e Retificado, Diâmetro Φ70 mm
Base do Quadro da Máquina Chassi Soldado de Viga H Estrutural 350#
Mecanismo de Acionamento Acionamento por Corrente e Engrenagem de Rolo de Serviço Pesado
Velocidade da Linha de Produção 15 – 20 m/min
Sistema de Corte Sistema Automatizado de Corte Pós-Corte Hidráulico
Material da Lâmina de Corte Aço Ferramenta Cr12, Tratado Termicamente a Vácuo
Potência Total do Motor 4 KW (Motor Principal de Conformação) + 4 KW (Unidade de Corte Hidráulico)
Sistema de Controle e Comprimento Controle Industrial por Tela Sensível ao Toque PLC com Encoder de Alta Precisão
Padrão Elétrico 380V, 50Hz, 3 Fases (Personalizável para Fornecimento de Energia Local)
Opções de Desbobinador Desbobinador Manual ou Desbobinador Hidráulico

Principais Vantagens de Engenharia e Operacionais

  • Perfil Arquitetônico Clássico 6-25-835-940: Apresentando 6 nervuras nítidas de 25mm em uma largura de cobertura efetiva de 835mm (alimentado por bobinas de 940mm), este perfil equilibrado oferece um ritmo visual limpo e um escoamento confiável de água da chuva, tornando-o uma especificação padrão na América do Sul, Sudeste Asiático, África, e Europa Oriental.

  • Conformação Progressiva Suave de 15 Estações: Quinze estações de conformação de precisão alinham as 6 nervuras simetricamente em passes graduais. Isso evita empenamento da chapa, ondulação nas bordas, ou microfissuras na pintura em bobinas de PPGI de 0.3mm a 0.6mm.

  • Rolos de Aço 45# Temperado e Cromado Duro: Cada rolo de conformação é usinado em CNC a partir de aço maciço 45#, tratado termicamente para durabilidade do núcleo, e galvanizado com cromo duro para resistir à abrasão e manter superfícies de painel espelhadas.

  • Estrutura Robusta de Viga H 350 e Eixos Sólidos de Φ70mm: Construída sobre uma estrutura rígida de viga H de 350mm com eixos de aço maciço de Φ70mm, a linha elimina vibrações estruturais durante a produção contínua de 15 a 20 m/min.

  • Corte Hidráulico Cr12 Combinado com o Perfil e Controle PLC: Acionadas por um grupo hidráulico de 4KW, as matrizes de corte de aço Cr12 combinam a seção transversal exata de 6 nervuras para fornecer cortes limpos, sem rebarbas. Os operadores definem os comprimentos de chapa desejados e as quantidades de lote através do PLC de tela sensível ao toque para operação automatizada.

Aplicações Típicas em Construção Leve, fácil de manusear no local, e adequado para revestimento de paredes verticais e telhados inclinados, a chapa metálica 6-25-835-940 é amplamente aplicada em:

  • Construção Industrial e de Oficinas: Revestimento de paredes externas, paredes divisórias internas, e telhados para oficinas com estrutura de aço, fábricas, e armazéns.

  • Edifícios Residenciais e Comerciais: Garagens cobertas, fachadas de lojas, marquises, e reformas de telhados inclinados residenciais.

  • Estruturas Pré-fabricadas e Agrícolas: Casas modulares contêineres, escritórios de canteiro de obras, galpões agrícolas, e abrigos para gado.

Calibração de Fábrica, Envio em Contêiner e Suporte Técnico Antes do envio, toda a linha de conformação de rolos HC 6-25-835-940 passa por testes completos de carga de bobina em nossa oficina para verificar a largura efetiva de 835mm, a altura da nervura de 25mm, e a precisão do comprimento do PLC. Todos os componentes de aço expostos são tratados com óleo antiferrugem e fixados com segurança dentro de um único contêiner 40GP. Fornecemos desenhos de layout de fundação, manuais de operação em inglês, orientação de comissionamento por vídeo, uma garantia de 12 meses, e fornecimento de peças de reposição vitalícias.

Perguntas Frequentes (FAQ)

P1: O que os números no modelo 6-25-835-940 significam?R: O código do modelo define a geometria exata do painel: 6 nervuras trapezoidais, 25mm de altura da nervura, 835mm de largura de cobertura efetiva após sobreposição, e 940mm de largura da bobina de aço de entrada.

P2: Onde obtemos bobinas de 940mm para esta máquina?R: 940mm é uma largura de bobina padrão em muitos mercados internacionais, ou pode ser facilmente obtida cortando bobinas mestras padrão de 1000mm ou 1250mm. Nossa linha de 15 estações processa bobinas galvanizadas (GI) e pré-pintadas (PPGI) de 0.3mm a 0.6mm de espessura.

P3: Podemos escolher entre um desbobinador manual e um desbobinador hidráulico?R: Sim. Oferecemos um desbobinador manual de 5 toneladas econômico para cronogramas de produção padrão, ou um desbobinador hidráulico opcional de 5 toneladas (com carro de bobina automático) para carregamento mais rápido de bobinas em plantas de alta produção.

P4: Qual é o prazo de entrega, MOQ e política de garantia?R: A quantidade mínima de pedido é de 1 conjunto, e nossa capacidade de produção mensal é de 60 conjuntos. A fabricação padrão e os testes de fábrica levam 30 dias úteis. Cada máquina inclui uma garantia de 12 meses e disponibilidade vitalícia de peças de reposição.
