Máquina de fabricação de chapas de metal de Putai

Máquina de fabricação de chapas de metal de Putai
Máquina de fabricação de chapas de metal de Putai Máquina de fabricação de chapas de metal de Putai Máquina de fabricação de chapas de metal de Putai Máquina de fabricação de chapas de metal de Putai Máquina de fabricação de chapas de metal de Putai

Imagem Grande :  Máquina de fabricação de chapas de metal de Putai

Detalhes do produto:
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: 18-735-1200
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Recipiente 40GP
Tempo de entrega: 30 DIAS
Termos de pagamento: L/C,T/T
Habilidade da fonte: 60 conjuntos por mês

Máquina de fabricação de chapas de metal de Putai

descrição
Espessura do painel: 0,3-0,6mm Potência do motor: 4+4KW
Estrutura da máquina: Feixe 350 H Método de corte: Corte Hidráulico
Tipo de desbobinador: Corte Hidráulico Material do rolo: 45# Aço
Tipo de máquina: Máquina formadora de rolo Capacidade de produção: 15-20m/min

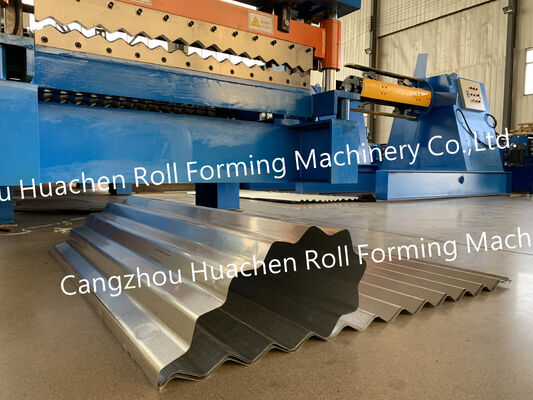

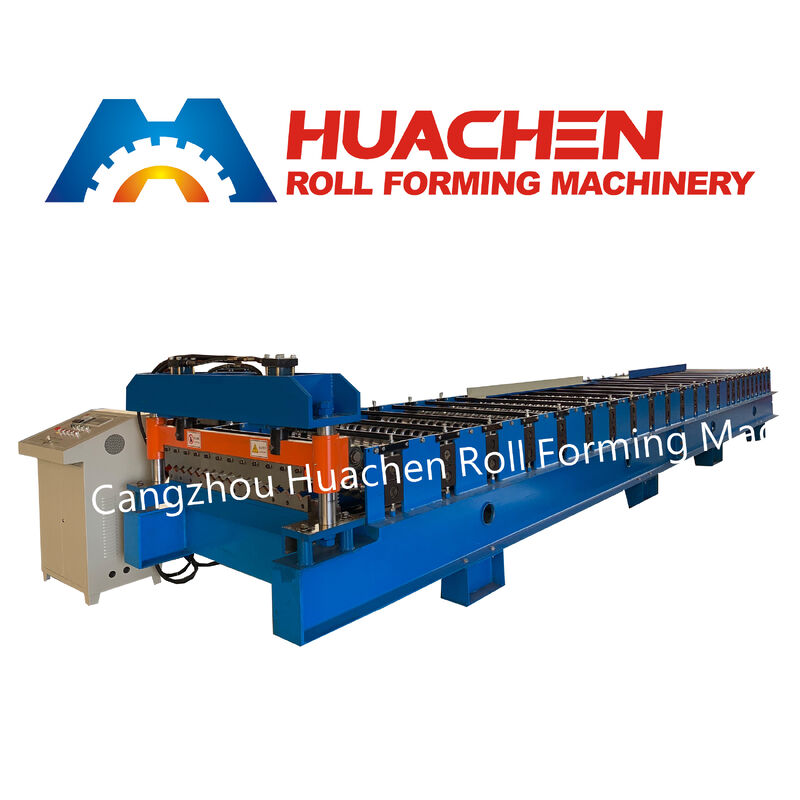

Visão Geral do Produto A Máquina de Perfilagem HC 18-735-1200 é um sistema contínuo de perfilagem a frio de precisão de 12 estações projetado para fabricar painéis de revestimento de metal arquitetônico e painéis de teto lineares. Projetado para processar bobinas padrão de 1200mm de largura de aço galvanizado pré-pintado (PPGI), ferro galvanizado (GI), e alumínio em espessuras de 0,3 mm a 0,6 mm, esta linha forma painéis nítidos e rígidos com uma profundidade de nervura de 18 mm e uma largura efetiva de cobertura de 735 mm com sobreposições laterais profundas de intertravamento. Construído sobre uma base soldada de viga H 350 de alta resistência com eixos sólidos de Φ70mm e corte hidráulico controlado por PLC, ele funciona suavemente a 15–20 m/min para empreiteiros de fachadas comerciais e fabricantes de tetos interiores.Principais Parâmetros Técnicos

Parâmetro Técnico

Especificação Padrão Modelo da Máquina
Perfis de Painel Arquitetônico HC 18-735-1200 para Parede e Teto Dimensões do Perfil do Painel
Altura da Nervura: 18 mm | Largura Efetiva de Cobertura: 735 mm Largura da Bobina de Entrada
1200 mm (Largura Padrão Internacional de Bobina) Faixa de Espessura da Chapa
0,3 mm – 0,6 mm Materiais de Bobina Compatíveis
Aço Galvanizado Pré-Pintado (PPGI), Aço Galvanizado (GI), Alumínio Estações de Conformação
12 Estações de Rolos de Precisão Material e Tratamento dos Rolos
Aço Forjado 45#, Virado com Precisão CNC, Temperado e Cromado Duro Material e Tamanho do Eixo Principal
Aço Redondo Sólido 45#, Temperado e Retificado, Diâmetro Φ70 mm Base da Estrutura da Máquina
Chassi Soldado de Viga H Estrutural 350# Mecanismo de Acionamento

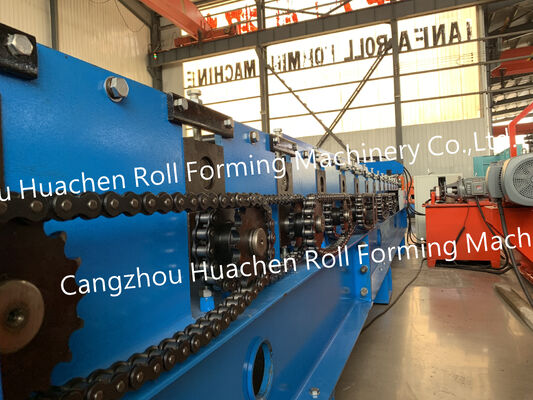

Acionamento por Corrente e Engrenagem de Rolo de Alta Resistência Velocidade da Linha de Produção
15 – 20 m/min Sistema de Corte
Sistema Automatizado de Corte Pós-Corte Hidráulico Material da Lâmina de Corte
Aço Ferramenta de Liga Cr12, Tratado Termicamente a Vácuo Potência Total do Motor
4 KW (Acionamento Principal de Conformação) + 4 KW (Unidade de Corte Hidráulico) Sistema de Controle e Comprimento
Controle Industrial por Tela Sensível ao Toque PLC com Encoder de Alta Precisão Padrão Elétrico
380V, 50Hz, 3 Fases (Personalizável para Tensão da Fábrica Local) Configuração do Desbobinador
Desbobinador Manual ou Desbobinador Hidráulico Vantagens Chave de Engenharia e Design

Perfil Arquitetônico 18-735-1200 com Intertravamento:

  • Transformar uma bobina padrão de 1200 mm em um painel de cobertura efetiva de 735 mm com nervuras de 18 mm permite um engate lateral profundo e linhas de sombra nítidas. Isso elimina o ruído do vento, melhora a estanqueidade em fachadas externas, e proporciona um acabamento limpo e moderno para tetos suspensos internos.Conformação Progressiva de 12 Estações Sem Arranhões: Doze estações de rolos calibradas por CNC formam as nervuras de 18 mm e as bordas de intertravamento suavemente, sem apertar ou arranhar revestimentos coloridos delicados de PPGI ou superfícies de alumínio escovado.

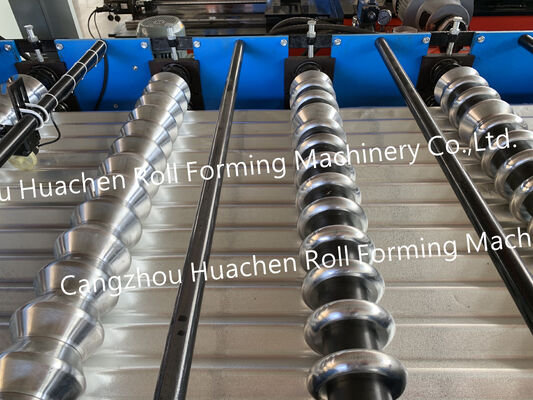

  • Rolos de Aço 45# Temperados e Cromados Duro: Cada rolo de conformação é virado com precisão em aço maciço 45#, tratado termicamente para durabilidade do núcleo e eletrodepositado com cromo duro.

  • Esta superfície espelhada evita marcas na superfície dos painéis arquitetônicos.Estrutura de Viga H 350 de Alta Resistência e Eixos Sólidos de Φ70mm: Construída sobre uma estrutura rígida de viga H de 350 mm com eixos de aço maciço de Φ70 mm, a máquina evita torção lateral e garante juntas de painel retas e bem ajustadas em longas corridas arquitetônicas.Corte Hidráulico Cr12 Combinado com o Perfil e Controle PLC:

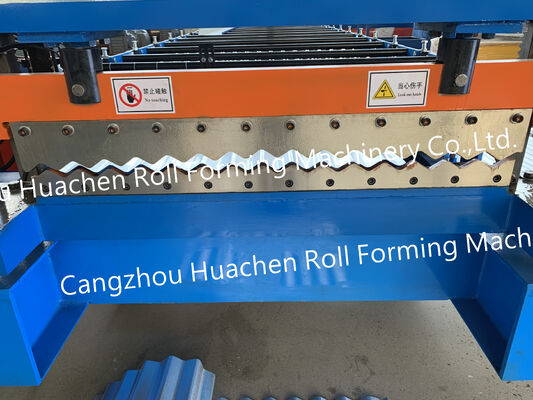

  • Alimentado por uma estação hidráulica de 4 KW, matrizes de corte de aço Cr12 retificadas sob medida cortam limpa e precisamente a seção transversal 18-735 sem rebarbas ou empenamento nas bordas. Os operadores programam comprimentos exatos de painel e contagens de lote no PLC da tela sensível ao toque.Aplicações Comerciais e Arquitetônicas

  • Combinando apelo visual refinado com alta rigidez estrutural, o painel de metal 18-735-1200 é amplamente especificado para:Fachadas Comerciais e de Varejo: Revestimento de parede externa moderno,

marquises de entrada, e acabamentos de beirais para centros comerciais, showrooms,

  • e complexos de escritórios.Tectos Metálicos Lineares Interiores e Soffits: Tectos acústicos/decorativos suspensos e beirais exteriores para aeroportos, estações de trânsito, salões comerciais, e oficinas limpas.

  • Estruturas Industriais e Modulares: Revestimento exterior de alta qualidade e paredes divisórias interiores para edifícios com estrutura de aço, instalações de armazenamento a frio, e unidades modulares pré-fabricadas.Calibração de Fábrica, Envio em Contêiner e Suporte Pós-Venda

  • Antes do envio, toda a linha de perfilagem HC 18-735-1200 é montada e testada com bobinas de metal reais em nossa oficina para verificar o ajuste das juntas, a largura efetiva de cobertura de 735 mm, e a tolerância de comprimento do PLC.

Todos os componentes de aço expostos são revestidos com óleo antiferrugem, e toda a linha é firmemente fixada dentro de um único contêiner 40GP. Fornecemos desenhos de layout de fundação, manuais de operação em inglês, orientação de comissionamento por vídeo, uma garantia de 12 meses, e suporte vitalício para peças de reposição.Perguntas Frequentes (FAQ)P1: O que significam os números no modelo 18-735-1200?R: O código do modelo define as dimensões exatas do painel:18 mm

de altura da nervura,

735 mm e 1200 mm de largura da bobina de aço de entrada. P2: Por que existe uma diferença entre a largura da bobina de 1200 mm e a largura efetiva de cobertura de 735 mm?R: O material extra é formado em nervuras arquitetônicas profundas e rígidas e em amplas sobreposições laterais de intertravamento. Esta geometria confere ao painel de 735 mm planicidade superior, alta resistência à sucção do vento,

e juntas visuais perfeitas para fachadas externas e tetos lineares.R: Sim. Os rolos de aço 45# cromados duros são polidos como espelho para formar suavemente bobinas de PPGI, aço galvanizado (GI), e alumínio de 0,3 mm a 0,6 mm sem arranhar os acabamentos decorativos.

P4: Qual é o prazo de entrega, MOQ e seleção de desbobinador? A quantidade mínima de pedido é de 1 conjunto, e nossa capacidade de produção mensal é de 60 conjuntos. A fabricação padrão e os testes de carga de bobina levam 30 dias úteis. Você pode escolher entre um desbobinador manual padrão de 5 toneladas ou um desbobinador hidráulico aprimorado de 5 toneladas.
