Detalhes do produto:
|
| Espessura do painel: | 0,3-0,6mm | Potência do motor: | 4+4KW |
|---|---|---|---|
| Estrutura da máquina: | Feixe 350 H | Método de corte: | Corte Hidráulico |
| Tipo de desbobinador: | Desbobinador hidráulico/manual | Material do rolo: | 45# Aço |
| Tipo de máquina: | Máquina formadora de rolo | Capacidade de produção: | 15-20m/min |

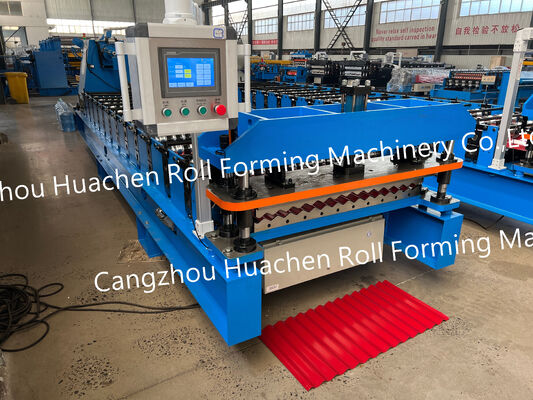

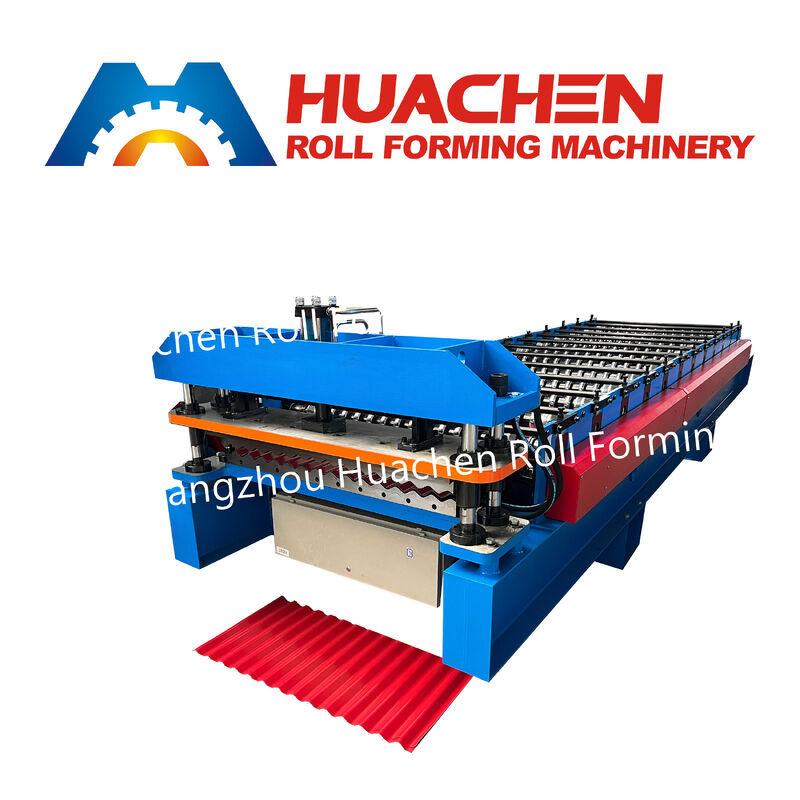

Visão Geral do Produto Máquina de Perfilagem de Chapas Onduladas HC 18-78-1014 é um sistema de perfilagem a frio simplificado e de alta produção com 12 estações, projetado para produzir chapas metálicas clássicas de onda senoidal. Projetado para processar aço galvanizado (GI), aço galvanizado pré-pintado (PPGI), e bobinas de galvalume em espessuras de0,3 mm a 0,6 mm, esta linha de produção forma painéis ondulados com1014 mm de largura útil,78 mm de passo1014 mm de largura útil e1014 mm de largura útil Para produzir a largura útil de 1014 mm, Suportado por um chassi soldado rígido de viga H 350, eixos sólidos de Φ70 mm, e corte hidráulico sincronizado por PLC, ele opera continuamente a15-20 m/min para fabricantes de telhados e revestimentos de paredes de alto volume.Principais Parâmetros TécnicosParâmetro Técnico
Especificação Padrão
| Modelo da Máquina | Máquina de Perfilagem de Chapas Onduladas para Paredes e Telhados HC 18-78-1014 |
| Especificações do Perfil da Onda | Onda Senoidal | Altura: 18 mm | Passo: 78 mm | Largura Útil: 1014 mm |
| Largura da Bobina de Entrada | 1200 mm / 1220 mm (Largura Padrão da Bobina) |
| Faixa de Espessura do Material | 0,3 mm – 0,6 mm |
| Materiais de Bobina Compatíveis | Aço Galvanizado (GI), Aço Galvanizado Pré-Pintado (PPGI), Aluzinco |
| Estações de Perfilagem | 12 Estações de Rolos |
| Material e Processo dos Rolos | Aço Forjado 45#, Torneado com Precisão CNC, Temperado e Cromado |
| Material e Diâmetro do Eixo Principal | Aço Maciço Redondo 45#, Temperado e Retificado, Φ70 mm |
| Base da Estrutura da Máquina | Estrutura Soldada de Viga H Estrutural 350# |
| Sistema de Acionamento | Acionamento por Corrente e Engrenagem de Rolos de Serviço Pesado |
| Velocidade da Linha de Produção | 15 – 20 m/min |
| Mecanismo de Corte | Sistema Automatizado de Corte Pós-Forma Hidráulico |
| Material da Lâmina de Corte | Aço Ferramenta de Liga Cr12, Tratado Termicamente a Vácuo |
| Potência Total do Motor | 4 KW (Acionamento Principal de Perfilagem) + 4 KW (Estação Hidráulica) |
| Sistema de Controle e Comprimento | Controle por Tela Sensível ao Toque PLC Industrial com Encoder Rotativo |
| Fonte de Alimentação | 380V, 50Hz, 3 Fases (Personalizável para Tensão Industrial Local) |
| Configuração do Desbobinador | Desbobinador Manual ou Desbobinador Hidráulico |
| Principais Vantagens de Engenharia e Operacionais | Perfil Clássico Senoidal Ondulado 18-78-1014: |
Com 13 ondas senoidais suaves espaçadas a um passo de 78 mm e profundidade de 18 mm,
a chapa de 1014 mm de largura oferece rigidez omnidirecional, encaixe lateral sem esforço, e rápida drenagem de água da chuva - tornando-o um dos perfis de maior demanda na África, América Latina, Oriente Médio, e Sudeste Asiático.Layout Otimizado de 12 Estações de Alta Eficiência: Como a geometria da onda senoidal distribui a tensão de flexão uniformemente sem cantos agudos,

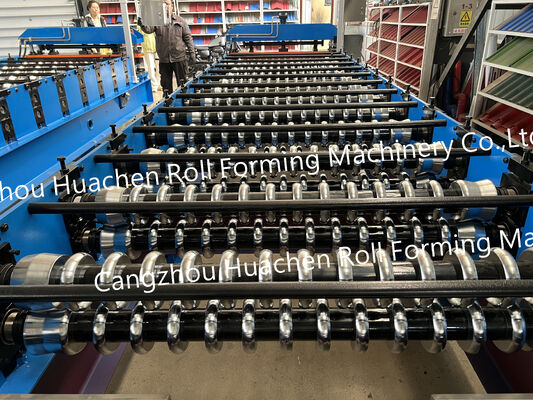

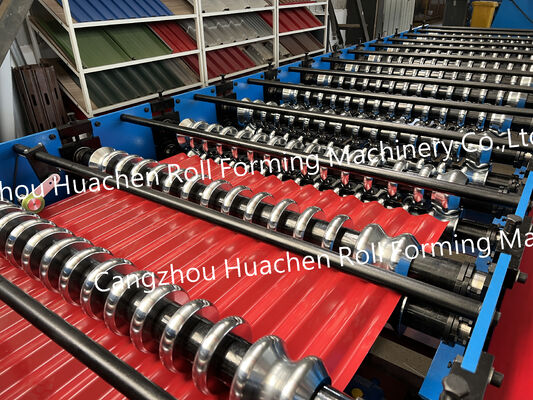

12 estações de rolos calibradas com precisão alcançam precisão completa do perfil, reduzindo o espaço ocupado pela máquina, o consumo de energia, e o investimento inicial em equipamentos.Rolos de Aço 45# Temperados e Cromados: Cada rolo de onda é usinado em CNC a partir de aço maciço 45#,
tratado termicamente para resistência do núcleo, e eletrodepositado com cromo duro. Este acabamento espelhado evita descamação de zinco ou arranhões na pintura em bobinas finas de 0,3 mm a 0,6 mm.Estrutura Rígida de Viga H 350 e Eixos Sólidos de Φ70 mm: Construída sobre uma base soldada pesada de viga H de 350 mm com eixos sólidos de aço de Φ70 mm, a máquina elimina vibrações e mantém uma profundidade de onda uniforme de 18 mm em toda a largura da chapa de 1014 mm.Corte Hidráulico Cr12 Combinado com a Onda e Controle PLC:

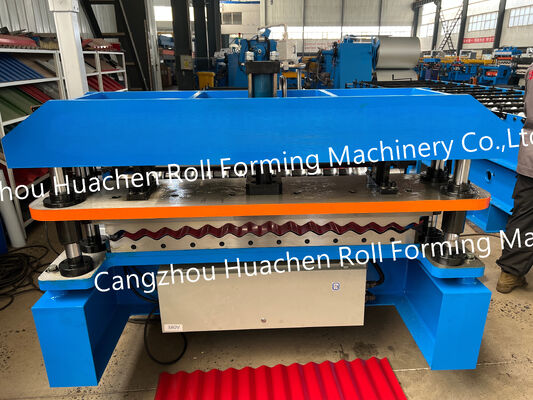

Acionados por uma unidade hidráulica de 4 KW, matrizes de corte de aço Cr12 retificadas sob medida combinam a curva senoidal exata de 18-78 para produzir bordas limpas, sem rebarbas e sem achatar as ondas.
Os operadores inserem os comprimentos e quantidades desejados na tela sensível ao toque do PLC para produção em lote automatizada.Aplicações Típicas em Construção Leve, empilhável para transporte econômico, e versátil para instalação horizontal ou vertical,
a chapa ondulada 18-78-1014 é amplamente utilizada em:Revestimento Industrial e de Armazéns: Revestimento de paredes externas, telhados em arco de barril, e divisórias internas para fábricas,
oficinas, e galpões de armazenamento.Cobertura Residencial e Comercial: Chapas de telhado onduladas e toldos econômicos e resistentes às intempéries para projetos de habitação, mercados, e barracas de varejo.
Estruturas Agrícolas e Temporárias: Celeiros para gado, abrigos para armazenamento de grãos, painéis de cercas, e acomodações modulares no local.
Calibração de Fábrica, Transporte em Contêiner e Suporte Técnico Antes do envio, toda a linha de perfilagem HC 18-78-1014 é montada e testada com bobinas de metal reais em nossa oficina para verificar a largura útil de 1014 mm, a altura da onda de 18 mm, e a tolerância de corte do PLC.
Todas as superfícies de aço expostas são revestidas com óleo antiferrugem, e toda a linha é firmemente fixada dentro de um único contêiner de40GP. Fornecemos desenhos de layout da fundação, manuais de operação em inglês, orientação de comissionamento por vídeo, uma garantia de 12 meses, e suporte vitalício para peças de reposição.Perguntas Frequentes (FAQ)P1: O que as dimensões no modelo 18-78-1014 representam?R: O código do modelo especifica a geometria exata da onda senoidal:18 mm
de altura de onda,
78 mm e 1014 mm de largura útil após sobreposição lateral (13 passos completos de 78 mm). P2: Qual a largura de bobina de aço necessária para a máquina de perfilagem 18-78-1014?R: Para produzir a largura útil de 1014 mm, a máquina utiliza bobinas padrão de1200 mm ou 1220 mm
de largura de aço galvanizado (GI), ou aluzinco em espessuras de 0,3 mm a 0,6 mm.P3: 12 estações são suficientes para formar uma chapa ondulada senoidal limpa?R: Sim. Ao contrário dos perfis trapezoidais que exigem dobras em ângulo reto agudas, as ondas senoidais se curvam suavemente em toda a largura da chapa. Doze estações usinadas em CNC de precisão fornecem passes de conformação mais do que suficientes para atingir a profundidade exata da onda sem retorno elástico ou ondulação nas bordas.P4: Qual o prazo de entrega, MOQ e opção de desbobinador?
R: e nossa capacidade de produção mensal é de 60 conjuntos. A fabricação padrão e o teste de carga da bobina levam 30 dias úteis. Você pode escolher entre um desbobinador manual padrão de 5 toneladas ou um desbobinador hidráulico aprimorado de 5 toneladas.
