11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento

1SET
MOQ
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de material: PPGI/GI
Espessura do material: 0,3-0,6mm
largura do material: 1200 mm
Estações de rolo: 11Stations
Material de rolos e eixos: 45# Aquecimento e revestimento de aço
Diâmetro do eixo: Φ70mm
Material de corte: CR12
Tipo de unidade: transmissão por corrente
Velocidade: 15m/min
Potência total: 5.5+5.5KW
Tensão: 380v 50Hz 3 fases (pode ser personalizado)
Destacar:

Lamine a formação da máquina

,

Telhado roll painel dá forma à máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC28-250-1000
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: L/C,T/T
Habilidade da fonte: 20 jogos / mês
Descrição de produto

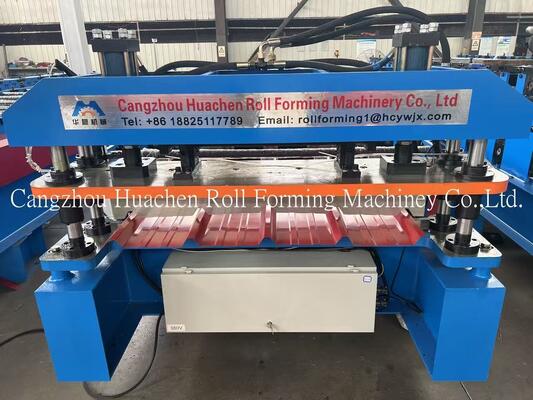

Linha de moldagem de folhas de telhado de alumínio Metcopo

Este equipamento de forma de rolos produz chapas de telhado de telhado metcopo de alumínio, um novo modelo de telhado que oferece um desempenho aprimorado em comparação com as chapas de telhado de telhado padrão.

Visão geral do sistema

A linha de produção completa de chapas de telhado de telhas metcopo de alumínio inclui um descoiler elétrico automático de 5 toneladas, um guindaste de chapas, uma máquina de ondulação, um cortador hidráulico, mesas de suporte,e controlador Mitsubishi PLCEsta máquina de laminação permite aos operadores produzir metcopo steptiles de qualquer comprimento.

11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 0
Especificações técnicas
Parâmetro Especificações
Tipo de material IGPP/IGP
Espessura 0.3-0.6 mm
Largura 1200 mm
Estações de rolos 11 Estações
Material de rolos e eixos 45# Aquecimento e revestimento de aço
Diâmetro do eixo Φ70 mm
Material do cortador CR12
Tipo de unidade Motor de cadeia
Velocidade 15-20m/min
Potência total 5.5+5.5KW
Voltagem 380V 50Hz 3Fases (pode ser personalizado)
Componentes do sistema
  • Descolagem
  • Equipamento de orientação e regulação de folhas de bobina
  • Dispositivo revestido por filme
  • Sistema principal de ondulação
  • Dispositivo de pós-corte
  • Estação hidráulica para corte e prensagem a passo
  • Sistema de controlo PLC
  • Tabelas de suporte
Detalhes e especificações dos componentes
Componente Descrição e especificações
5T Descolador manual
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 1

Suporta a bobina e permite o movimento rotativo. Capacidade de suporte: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda).Equipado com um dispositivo de travagem para evitar danos da máquina por impacto durante o funcionamento.
Mesa de alimentação e pré-cortador
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 2

Inclui um dispositivo de corte manual para pré-corte conveniente ao mudar de cor ou espessura.
Eje e rolos
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 3

Material: 45# Ferro de apagamento e revestimento. Os rolos processados são suaves, duros e resistentes à ferrugem. Não deixarão arranhões nas folhas durante o funcionamento.
Estação de bomba hidráulica
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 4

Motor de corte para operações de corte. Tanque hidráulico usa óleo hidráulico 46 #. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo durante a operação.Marca da válvula solenoideHuade.
Armário de Controle de Ecrã Tocável
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 5

Dispõe de modos automáticos e manuais, permite ajustar o comprimento e a quantidade da unidade na tela sensível ao toque, é simples e fácil de operar.

Marcas de componentes elétricos:

  • VFD: Delta
  • Interruptor: Delixi
  • Contactor: Delixi
  • Relatório: Xinling
  • PLC: Delta
  • Transformador: Delixi
Secção de prensagem e cortador
11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 6

Material da lâmina: CR12, fornece alta resistência, excelente endurecimento e resistência ao desgaste superior.
Tabela de saída

Recolhe produtos moldados, com suportes equipados com rolos para facilitar o transporte dos produtos sem arranhões.
Peças de reposição incluídas
Parte Quantidade
Cadeias 2 conjuntos
Válvula solenoide 1 conjunto
Interruptor de viagem 2 conjuntos
Chaves abertas 2 conjuntos
Chave Hexagonal 2 conjuntos
Contador 1 conjunto
Chave inglesa 2 conjuntos
Selos de óleo 1 conjunto
Fluxo de trabalho de produção

Folha de descolagem → Folha de guia → Filme de revestimento → Formação de rolos → Medição do comprimento → Folha de corte → Tabelas de escoamento

11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 7 11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 8 11 estações 15m/min Velocidade 1200mm Largura Metcopo Passo Chapa de telhado Chapa de Rolamento Formar Máquina Equipamento de Formar Rolamento 9
