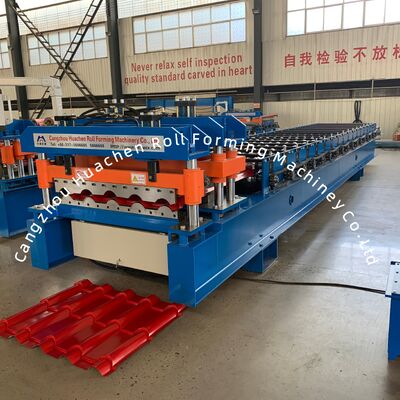

Máquina de moldagem de azulejos de telhado de vidro de alumínio de chapa de aço de cor 18 linhas
Parâmetros técnicos principais
| Parâmetro |
Especificações |
| Tipo de material |
IGPP/IGP |
| Espessura |
0.3-0.6 mm |
| Largura |
1219 mm |
| Estações de rolos |
18 Estações |
| Material de rolos e eixos |
45# Aquecimento e revestimento de aço |
| Diâmetro do eixo |
Φ70 mm |
| Material do cortador |
CR12 |
| Tipo de unidade |
Motor de cadeia |
| Velocidade |
4 m/min |
| Potência total |
5.5 + 5,5 kW |
| Voltagem |
380 V 50 Hz 3 fases |
Parâmetros técnicos e componentes
5T Descolador manual
Este componente suporta a bobina e permite o movimento rotativo. Capacidade de suporte: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda).Equipado com um dispositivo de travagem para evitar danos da máquina por impacto durante o funcionamento.
Mesa de alimentação e pré-cortador
Guia a bobina para a posição correta para a formação de rolos. Inclui dispositivo de corte de puxa manual para pré-corte conveniente ao mudar de cor ou espessura.
Equipamento de eixo e rolos
Os rolos processados são lisos, duros, resistentes à ferrugem e não arranham a folha durante a operação.
Estação de bomba hidráulica
Alimenta o cortador para operações de corte. Tanque hidráulico usa óleo hidráulico 46 #. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo.Marca da válvula solenoideHuade.

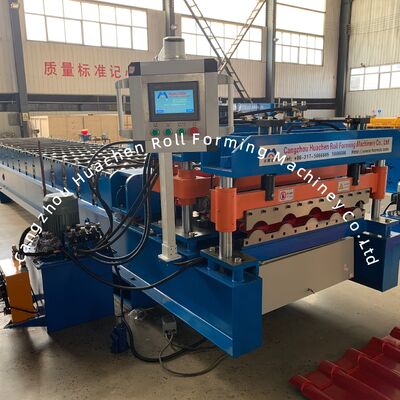

Armário de Controle de Ecrã Tocável
Dispõe de modos automáticos e manuais de operação. Permite ajustar o comprimento e a quantidade da folha alvo via tela sensível ao toque. Sistema simples e fácil de operar. Marcas de componentes elétricos: VFD: Delta,Interruptor de circuitoDelixi, Contador: Delixi, Relé: Xinling, PLC: Delta, Transformador: Delixi.

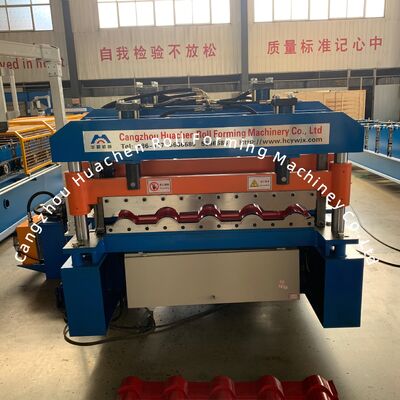

Secção de prensagem e cortador
Tabela de saída
Recolhe os produtos formados. Suporte equipado com rolos para facilitar o transporte dos produtos sem arranhões.
Peças sobressalentes
| Componente |
Quantidade |
| Cadeias |
2 conjuntos |
| Válvula solenoide |
1 conjunto |
| Interruptor de viagem |
2 conjuntos |
| Chaves abertas |
2 conjuntos |
| Chave Hexagonal |
2 conjuntos |
| Contador |
1 conjunto |
| Chave inglesa |
2 conjuntos |
| Selos de óleo |
1 conjunto |
Principais especificações da máquina de moldagem de rolos
Material dos rolos: aço 45#, polir as superfícies dos rolos, revestimento.A superfície polida e o tratamento térmico para os moldes também pode manter a superfície da placa de moldagem lisa e não é fácil ser marcado quando está sendo estampado.
Sistema hidráulico e gabinete de controlo de computador
Óleo hidráulico: 40# óleo hidráulico no tanque de óleo hidráulico, a bomba impulsiona a máquina de corte para iniciar o trabalho de corte.Modo computadorizado tem dois modosO sistema é fácil de operar e utilizar. PLC: EURA (pode ser personalizado conforme exigido pelo cliente).
