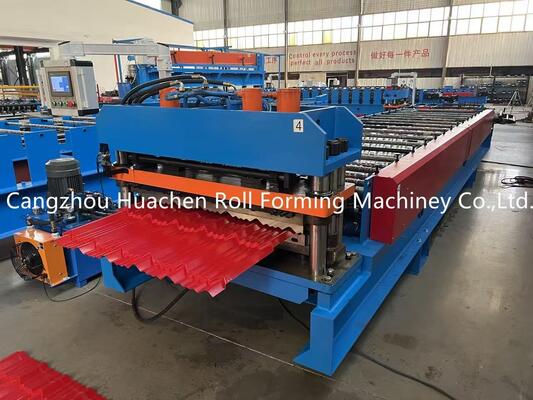

Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações

1SET
MOQ
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Material Type: PPGI/GI
Material Thickness: 0.3-0.6mm
Material Width: 1000mm,1200mm
Roller Stations: 12Stations
Roller & Shaft Material: 45# Steel Quenching and Plating
Diameter of Shaft: Φ70mm
Cutter Material: CR12
Drive Type: Chain Drive
Speed: 4m/min
Total Power: 5.5+5.5KW
Voltage: 380V 50Hz 3Phases
Destacar:

Roll equipamentos que fazem

,

Lamine a formação da máquina
Informação básica
Lugar de origem: China
Marca: HC
Certificação: CE
Número do modelo: HC25-196-1000-1200
Condições de Pagamento e Envio
Detalhes da embalagem: A máquina formadora de rolo principal e o desbobinador são embalados nus, o sistema de controle PLC
Tempo de entrega: 25-30 dias
Termos de pagamento: T/T,L/C
Habilidade da fonte: 20 jogos / mês
Descrição de produto
Máquina de moldagem de rolos de azulejos vidrados de 4 kW de cortador hidráulico Largura da bobina 1200 mm
Máquina de moldagem de rolos de telhados de telhas metálicas de espessura de bobina de 1220 mm de estilo Dominica
Especificações técnicas
Parâmetro Especificações
Tipo de material IGPP/IGP
Espessura 0.3-0.6 mm
Largura 1000 mm, 1200 mm
Estações de rolos 12 Estações
Material de rolos e eixos 45# Aquecimento e revestimento de aço
Diâmetro do eixo Φ70 mm
Material do cortador CR12
Tipo de unidade Motor de cadeia
Velocidade 4 m/min
Potência total 5.5 + 5,5 kW
Voltagem 380 V 50 Hz 3 fases
Especificações do componente
5T Descolador manual
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 0

Esta parte é usada para suportar a bobina e fazer a bobina girar. Capacidade de suporte: 5T. Diâmetro interno: 470-530mm (ajustável de acordo com a demanda).Equipado com um dispositivo de travagem para evitar danos da máquina por impacto durante o funcionamento.

Mesa de alimentação e pré-cortador
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 1

Guia a bobina para a posição correta para a formação de rolos. Inclui dispositivo de corte manual para pré-corte quando se altera a cor ou a espessura.

Eje e rolos
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 2

Os rolos processados são suaves, duros, resistentes à ferrugem e não arranham as folhas durante a operação.

Estação de bomba hidráulica
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 3

Alimenta o cortador para operações de corte. Tanque hidráulico usa óleo hidráulico 46 #. Equipado com ventilador de resfriamento para resfriamento de circulação interna para evitar problemas de alta temperatura do óleo.Marca da válvula solenoideHuade.

Armário de Controle de Ecrã Tocável
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 4

Dispõe de modos automáticos e manuais. Permite ajustar o comprimento e a quantidade da folha alvo através de uma tela sensível ao toque.

Marcas de componentes elétricos:

  • VFD: Delta
  • Interruptor: Delixi
  • Contactor: Delixi
  • Relatório: Xinling
  • PLC: Delta
  • Transformador: Delixi
Secção de prensagem e cortador
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 5 Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 6

A lâmina e o material do molde de prensagem são CR12, com alta resistência, excelente endurecimento e boa resistência ao desgaste.

Tabela de saída
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 7

Recolhe produtos moldados, com suportes equipados com rolos para facilitar o transporte dos produtos sem arranhões.

Peças de reposição incluídas
Parte Quantidade
Cadeias 2 conjuntos
Válvula solenoide 1 conjunto
Interruptor de viagem 2 conjuntos
Chaves abertas 2 conjuntos
Chave Hexagonal 2 conjuntos
Contador 1 conjunto
Chave inglesa 2 conjuntos
Selos de óleo 1 conjunto
Guia de solução de problemas
1. bomba de óleo não pode começar, manual não pode funcionar:

(1) Linha zero não fixada. Voltímetro mostra mais de 200V normal, mais de 200V indica falha de linha zero.

(2) Botão de parada de emergência bloqueado.

2A bomba de óleo pode ser ligada, mas não pode ser operada manualmente:

Botão automático manual não na posição manual ou danificado.

3Manual normal, mas não automático:

(1) Mão automática não em posição automática ou danificada.

(2) Faca não invertida no limite superior ou nos limites superior e inferior.

(3) Molde não invertido no limite superior ou nos limites superior e inferior.

(4) Erro de definição de dados.

4A faca continua a subir e a bomba está bloqueada.

(1) Limite superior não ajustado adequadamente ou interruptor danificado.

(2) K1 e K2 invertidos.

(3) A válvula de solenoide preso. Desligue a bomba de óleo e pressione a faca para cortar. Quando ouvir o som "clique", ligue a bomba e levante a faca para a posição limite superior.

5A faca continua a descer e a segurar a bomba.

(1) Limite inferior ajustado de forma indevida ou interruptor danificado.

(2) A válvula de solenoide preso. Desligue a bomba de óleo, pressione a faca para cortar. Quando ouvir o som de "clique", ligue a bomba para levantar a faca para a posição limite superior.

6O mofo continua a subir e a segurar a bomba de óleo:

(1) Limite superior não ajustado adequadamente ou interruptor danificado.

(2) K3 e K4 invertidos.

(3) A válvula solenoide preso. Desligue a bomba de óleo e pressione para baixo no tipo de elevação e pressão, respectivamente. Quando ouvir o som "clique", ligue a bomba para elevar o molde para a posição limite superior.

7O mofo continua a descer e retém a bomba:

(1) Limite inferior ajustado de forma indevida ou interruptor danificado.

(2) K3 e K4 invertidos.

(3) válvula de solenoide preso. Desligue a bomba de óleo e pressione para baixo o tipo de aumento de pressão. Quando ouvir o som "clique", ligue a bomba e levante a faca para a posição limite superior.

Especificações adicionais
Aparição Tamanho 8580 × 1550 × 1510 mm
Potência total 4 + 5,5 kW
Espessura da matéria prima 0.3 - 0,6 mm
Produtividade 0 - 2 m/min
Diâmetro do eixo Φ70 mm
Imagens do produto
Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 8 Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 9 Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 10 Máquina de moldagem de rolos de telhas vidradas de cortador hidráulico de 4 kW com largura de bobina de 1200 mm e rolos de 12 estações 11
