Máquina de formar painéis de telhado de chapa galvanizada durável de camada única

Visão Geral da Máquina

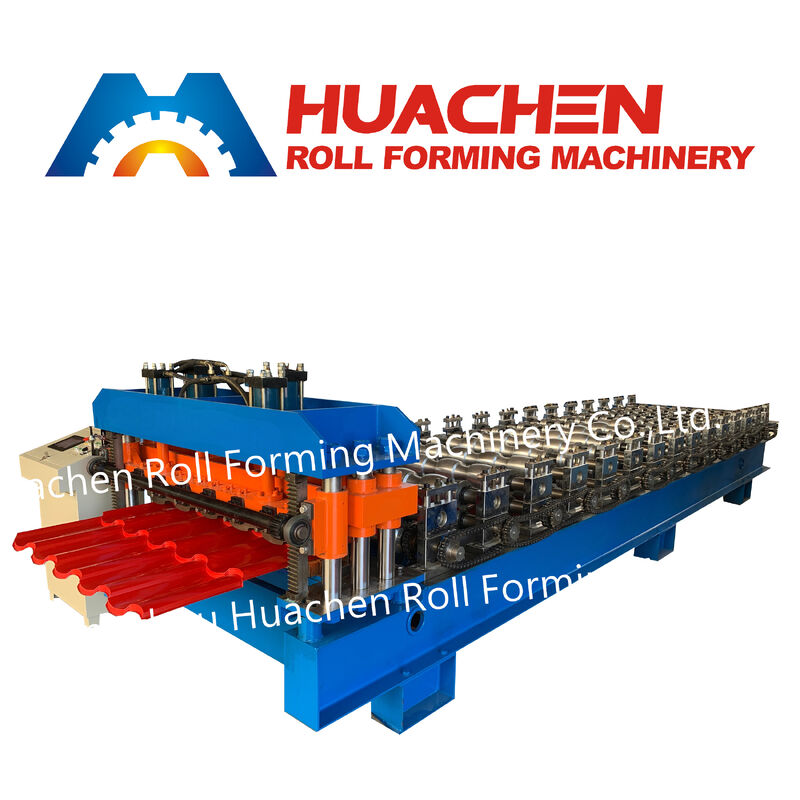

Projetada para a produção de perfis de telhado metálico, esta Máquina de Conformação de Telhas Coloridas de Aço de 15 Estações utiliza um processo de conformação por rolos em estágios para transformar chapas de aço em perfis contínuos de telhas.

A linha de conformação é equipada com 15 estações de rolos. Sua principal configuração mecânica inclui rolos e eixos de aço 45# com tratamento de têmpera e galvanoplastia, um eixo de Φ70mm, e um cortador CR12. Um sistema de transmissão por corrente é usado para a acionamento da máquina.

Configuração em Resumo

Processo de Conformação

A chapa de aço entra na seção de rolos e é gradualmente moldada à medida que passa pelas 15 estações de conformação. Cada estágio contribui para o perfil final do telhado, tornando a máquina adequada para operações de conformação de perfis contínuos.

A configuração real do perfil deve ser compatível com o design da chapa de telhado exigido pelo cliente.

Principais Características do Equipamento

Rolos e Eixos de Aço 45# Tratados

Os rolos e eixos de conformação são especificados como aço 45#, com tratamento de têmpera e galvanoplastia.

Eixo de Φ70mm

A montagem de conformação utiliza um diâmetro de eixo de Φ70mm de acordo com a especificação fornecida.

Material de Corte CR12

Um cortador CR12 está incluído na configuração de corte especificada.

Transmissão por Corrente

O equipamento utiliza transmissão por corrente como seu método de transmissão mecânica.

Produção e Potência

A velocidade especificada da máquina é de 15–20m/min, com uma configuração de potência total de 4+4KW.

A especificação elétrica é:

380V / 50Hz / 3 Fases

As condições de energia locais do cliente devem ser confirmadas antes da instalação.

Aplicações Adequadas

Este equipamento pode ser considerado para:

• Produção de telhas coloridas de aço
• Fabricação de perfis de telhado metálico
• Processamento de chapas de telhado
• Produção de materiais para estruturas de aço
• Aplicações de telhado em construção

Notas de Seleção

Antes de encomendar uma máquina de conformação, os clientes devem confirmar o perfil acabado exigido, as especificações da matéria-prima, os requisitos de produção e o padrão elétrico local.

Para configurações de máquina personalizadas, o desenho ou amostra do perfil acabado é útil para confirmar o arranjo de conformação.

FAQ

Qual é a capacidade de conformação deste modelo?
A máquina é configurada com 15 estações de rolos e uma velocidade especificada de 15–20m/min.

Quais são os principais materiais dos rolos e eixos?
O material especificado é aço 45# com têmpera e galvanoplastia.

Qual cortador é especificado para esta máquina?
A especificação fornecida lista CR12 como o material do cortador.

Qual método de transmissão é usado?
A máquina utiliza um sistema de transmissão por corrente.

Qual fonte de alimentação é necessária?
A configuração elétrica especificada é 380V / 50Hz / 3 Fases.
